Руководство пользователя

GROOVE-TURN

Расчет мощности станка

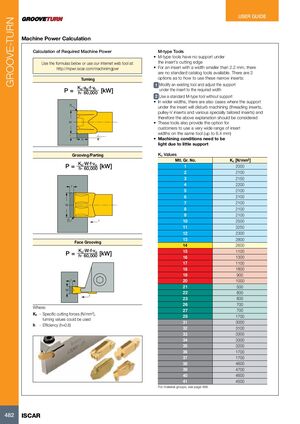

Расчет требуемой мощности станка

Используйте формулы ниже или используйте наш веб-инструмент в интернете: mpwr.iscar.com/machinimgpwr

Точение

Формула: P = (Kc × ap × f × vc) / (h × 60,000) [кВт]

где:
Kc — удельная сила резания (Н/мм²)
ap — глубина резания
f — подача
vc — скорость резания
h — КПД (h ≈ 0.8)

Нарезание канавок/отрезание

Формула: P = (Kc × W × f × vc) / (h × 60,000) [кВт]

где W — ширина пластины

Торцевое нарезание канавок

Формула: P = (Kc × W × f × vc) / (h × 60,000) [кВт]

Инструменты M-типа

  • Инструменты M-типа не имеют опоры под режущей кромкой пластины
  • Для пластины шириной менее 2.2 мм стандартные каталожные инструменты недоступны. Есть 2 варианта использования этих узких пластин:
    1. Модифицируйте существующий инструмент и отрегулируйте опору под пластину под требуемую ширину
    2. Используйте стандартный инструмент M-типа без опоры
  • При большей ширине также есть случаи, когда опора под пластиной будет препятствовать обработке (пластины для нарезания резьбы, V-образные пластины шкива и различные специально адаптированные пластины), и поэтому приведенное выше объяснение следует учитывать
  • Эти инструменты также предоставляют возможность для клиентов использовать очень широкий диапазон ширин пластин на одном инструменте (до 6.4 мм)
  • Условия обработки должны быть щадящими из-за небольшой опоры

Значения Kc

№ группы материала Kc [Н/мм²]
1 2000
2 2100
3 2150
4 2200
5 2100
6 2100
7 2100
8 2100
9 2100
10 2500
11 3250
12 2300
13 2800
14 2600
15 1100
16 1300
17 1100
18 1800
19 900
20 1000
21 500
22 800
23 800
26 700
27 700
28 1700
31 3000
32 3100
33 3300
34 3300
35 3200
36 1700
37 1700
38 4600
39 4700
40 4600
41 4500

Для групп материалов см. стр. 488
