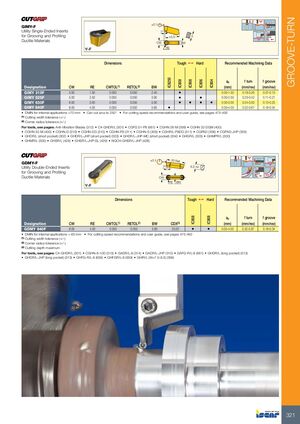

GROOVE-TURN

GIMY-F

Универсальные односторонние пластины для обработки канавок и профилирования вязких материалов

Обозначение CW RE CWTOL(1) RETOL(2) BW Материалы ap (мм) f turn (мм/об) f groove (мм/об)
IC8250 IC808 IC908 IC806 IC804
GIMY 315F 3.00 1.50 0.050 0.050 2.40 • 0.00-1.50 0.18-0.26 0.07-0.13
GIMY 525F 5.00 2.50 0.050 0.050 3.90 • • 0.00-2.50 0.23-0.42 0.11-0.21
GIMY 630F 6.00 3.00 0.050 0.050 5.00 • • • • 0.00-3.00 0.24-0.50 0.13-0.25
GIMY 840F 8.00 4.00 0.050 0.050 5.60 • 0.00-4.00 0.32-0.67 0.18-0.34

• Минимальный диаметр для внутреннего применения = 70 мм • Может обрабатывать дуги до 250° • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492

(1) Допуск на ширину резания (+/-)
(2) Допуск на радиус при вершине (+/-)

GDMY-F

Универсальные двусторонние пластины для обработки канавок и профилирования вязких материалов

Обозначение CW RE CWTOL(1) RETOL(2) BW CDX(3) Материалы ap (мм) f turn (мм/об) f groove (мм/об)
IC808 IC908
GDMY 840F 8.00 4.00 0.050 0.050 5.60 25.00 • • 0.00-4.00 0.32-0.67 0.18-0.34

• Минимальный диаметр для внутреннего применения = 65 мм • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492

(1) Допуск на ширину резания (+/-)
(2) Допуск на радиус при вершине (+/-)
(3) Максимальная глубина резания
