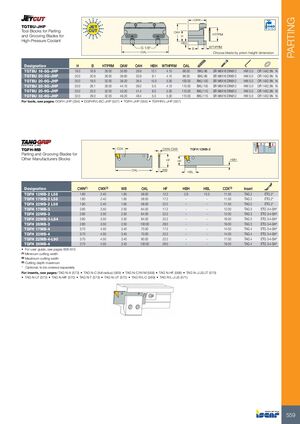

TGTBU-JHP

Блоки держателей для разрезания и нарезания канавок с каналами для охлаждающей жидкости высокого давления

Обозначение H B HTPRM OAW OAH HBH WTHPRM OAL
TGTBU 16-5G-JHP 16.0 16.9 26.00 35.60 29.9 13.1 4.10 86.00
TGTBU 20-5G-JHP 20.0 20.9 26.00 39.60 33.9 9.1 4.10 86.00
TGTBU 20-6G-JHP 20.0 19.0 32.00 39.20 36.4 15.0 5.30 100.00
TGTBU 25-5G-JHP 25.0 26.1 26.00 44.10 39.0 5.5 4.10 110.00
TGTBU 25-6G-JHP 25.0 23.0 32.00 43.20 41.4 8.0 5.30 110.00
TGTBU 32-6G-JHP 32.0 29.0 32.00 49.20 48.4 5.0 5.30 110.00

TGFH-MB

Резцы для разрезания и нарезания канавок для блоков других производителей

Обозначение CWN(1) CWX(2) WB OAL HF HBH HBL CDX(3) Пластина
TGFH 12MB-2 L58 1.80 2.40 1.65 58.00 12.2 2.8 15.5 11.50 TAG 2
TGFH 17MB-2 L58 1.80 2.40 1.65 58.00 17.2 — — 11.50 TAG 2
TGFH 22MB-2 L58 1.80 2.40 1.65 58.00 22.2 — — 11.50 TAG 2
TGFH 17MB-3 2.80 3.50 2.50 64.00 17.2 — — 12.00 TAG 3
TGFH 22MB-3 2.80 3.50 2.50 64.00 22.2 — — 12.00 TAG 3
TGFH 22MB-3-L84 2.80 3.50 2.50 84.00 22.2 — — 16.00 TAG 3
TGFH 28MB-3 2.80 3.50 2.50 100.00 28.0 — — 19.00 TAG 3
TGFH 17MB-4 3.70 4.50 3.40 70.00 17.2 — — 14.00 TAG 4
TGFH 22MB-4 3.70 4.50 3.40 70.00 22.2 — — 14.00 TAG 4
TGFH 22MB-4-L90 3.70 4.50 3.40 90.00 22.2 — — 17.00 TAG 4
TGFH 28MB-4 3.70 4.50 3.40 100.00 28.0 — — 19.00 TAG 4
  • Инструкцию пользователя см. на стр. 606-615
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Максимальная глубина резания
