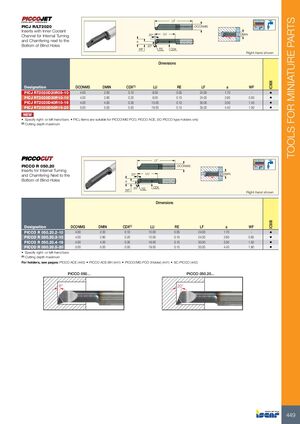

ИНСТРУМЕНТЫ ДЛЯ МИНИАТЮРНЫХ ДЕТАЛЕЙ

PICJ R/LT2020

Пластины с внутренним каналом охлаждения для внутреннего точения и снятия фасок у дна глухих отверстий (показана правостороння)

Обозначение DCONMS DMIN CDX(1) LU RE LF a WF IC908
PICJ RT2020D20R05-10 4.00 2.00 0.10 9.00 0.05 24.00 1.70 - •
PICJ RT2020D30R10-10 4.00 2.80 0.20 9.00 0.10 24.00 2.60 0.60 •
PICJ RT2020D40R10-16 4.00 4.00 0.30 15.00 0.10 30.00 3.50 1.50 •
PICJ RT2020D50R15-20 5.00 5.00 0.50 19.00 0.15 35.00 4.40 1.90 •

НОВОЕ
• Укажите правостороннюю или левостороннюю державку
• Пластины PICJ совместимы только с державками PICCO/MG PCO, PICCO ACE, SC-PICCO
(1) Максимальная глубина резания

PICCO R 050.20

Пластины для внутреннего точения и снятия фасок у дна глухих отверстий (показана правостороння)

Обозначение DCONMS DMIN CDX(1) LU RE LF a WF IC908
PICCO R 050.20.2-10 4.00 2.00 0.10 10.00 0.05 24.00 1.70 - •
PICCO R 050.20.3-10 4.00 2.80 0.20 10.00 0.10 24.00 2.60 0.60 •
PICCO R 050.20.4-16 4.00 4.00 0.30 16.00 0.10 30.00 3.50 1.50 •
PICCO R 050.20.5-20 5.00 5.00 0.50 19.00 0.15 35.00 4.40 1.90 •

• Укажите правостороннюю или левостороннюю державку
(1) Максимальная глубина резания
По державкам см. страницы: PICCO ACE (440) • PICCO ACE-BH (441) • PICCO/MG PCO Державка (441) • SC-PICCO (442)

PICCO 050... (угол 8°) и PICCO 050.20... (угол 20°)
