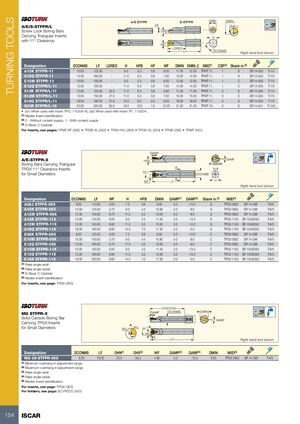

ИНСТРУМЕНТЫ ДЛЯ ОБРАБОТКИ

Державки для растачивания со стопорными винтами

Предназначены для треугольных пластин с углом при вершине 11°

Обозначение DCONMS LF LDRED H HFB HF WF DMIN DMIN_2 MIID(1) Подача СОЖ(2) Материал хвостовика(3) Запасные части
A10K STFPR-11 10.00 125.00 - 9.0 5.3 0.8 6.00 11.00 12.00 TPMT 11.. 1 S SR 14-505 T-7/5
A12Q STFPR-11 12.00 180.00 - 11.0 6.3 0.8 7.00 13.00 14.00 TPMT 11.. 1 S SR 14-505 T-7/5
E10M STFPR-11 10.00 150.00 - 9.0 5.3 0.8 6.00 12.00 12.00 TPMT 11.. 1 C SR 14-505 T-7/5
E12Q STFPR/L-11 12.00 180.00 - 11.0 6.3 0.8 7.00 14.00 14.00 TPMT 11.. 1 C SR 14-505 T-7/5
S12K STFPR/L-11 12.00 125.00 35.0 11.0 6.3 0.8 5.60 11.00 11.00 TPMT 11.. 0 S SR 14-505 T-7/5
S12M STFPR/L-11 12.00 150.00 27.0 11.0 6.3 0.8 7.00 15.00 15.00 TPMT 11.. 0 S SR 14-505 T-7/5
S16Q STFPR/L-11 16.00 180.00 27.0 15.0 8.0 0.5 9.20 18.00 18.00 TPMT 11.. 0 S SR 14-505 T-7/5
S20R STFPR/L-16 20.00 200.00 63.0 18.0 10.0 1.0 10.20 21.50 21.50 TPMT 16.. 0 S SR 14-541 T-15/5
  • (1) Идентификация основной пластины
  • (2) 0 - без подачи СОЖ, 1 - с подачей СОЖ
  • (3) S - сталь, C - твердый сплав

Справочная информация по пластинам см. на страницах: TPMT-PF (262) • TPGB-XL (262) • TPGH-R/L (263) • TPGH-XL (263) • TPGB (262) • TPMT (261)

Державки для растачивания

Предназначены для треугольных пластин TPGX с углом при вершине 11° на малых диаметрах

Обозначение DCONMS LF WF H HFB DMIN GAMP(1) GAMF(2) Материал хвостовика(3) MIID(4) Запасные части
A08J STFPR-09X 8.00 110.00 5.00 7.2 3.6 9.50 5.0 -15.0 S TPGX 0902 SR 14-298 T-8/5
A10K STFPR-09X 10.00 125.00 5.70 9.0 4.5 10.90 5.0 -8.0 S TPGX 0902 SR 14-298 T-8/5
A12M STFPR-09X 12.00 150.00 6.70 11.0 5.5 13.00 5.0 -8.0 S TPGX 0902 SR 14-298 T-8/5
A10K STFPR-11X 10.00 125.00 6.00 9.0 4.5 11.40 3.0 -15.0 S TPGX 1103 SR 10400052 T-8/5
A12M STFPR-11X 12.00 150.00 6.80 11.0 5.5 13.50 3.0 -10.0 S TPGX 1103 SR 10400052 T-8/5
A16Q STFPR-11X 16.00 180.00 8.80 14.0 7.0 17.30 3.0 -5.0 S TPGX 1103 SR 10400052 T-8/5
E08K STFPR-09X 8.00 125.00 5.00 7.2 3.6 9.50 5.0 -15.0 C TPGX 0902 SR 14-298 T-8/5
E10M STFPR-09X 10.00 150.00 5.70 9.0 4.5 10.90 5.0 -8.0 C TPGX 0902 SR 14-298 T-8/5
E12Q STFPR-09X 12.00 180.00 6.70 11.0 5.5 13.00 5.0 -8.0 C TPGX 0902 SR 14-298 T-8/5
E10M STFPR-11X 10.00 150.00 6.00 9.0 4.5 11.40 3.0 -15.0 C TPGX 1103 SR 10400052 T-8/5
E12Q STFPR-11X 12.00 180.00 6.80 11.0 5.5 13.50 3.0 -10.0 C TPGX 1103 SR 10400052 T-8/5
E16R STFPR-11X 16.00 200.00 8.80 14.0 7.0 17.30 3.0 -5.0 C TPGX 1103 SR 10400052 T-8/5
  • (1) Угол наклона в осевом направлении
  • (2) Угол наклона в радиальном направлении
  • (3) S - сталь, C - твердый сплав
  • (4) Идентификация основной пластины

Справочная информация по пластинам см. на странице: TPGX (263)

Монолитная твердосплавная державка для растачивания

Предназначена для пластин TPGX на малых диаметрах

Обозначение DCONMS LF OHN(1) OHX(2) WF GAMP(3) GAMF(4) DMIN MIID(5) Запасные части
MG 08-STFPR-09X 8.00 79.00 20.0 56.0 4.90 5.0 -15.0 9.50 TPGX 0902 SR 14-298 T-8/5
  • (1) Минимальный вылет в диапазоне регулировки
  • (2) Максимальный вылет в диапазоне регулировки
  • (3) Угол наклона в осевом направлении
  • (4) Угол наклона в радиальном направлении
  • (5) Идентификация основной пластины

Справочная информация по пластинам см. на странице: TPGX (263)

Справочная информация по державкам см. на странице: SC-PICCO (420)
