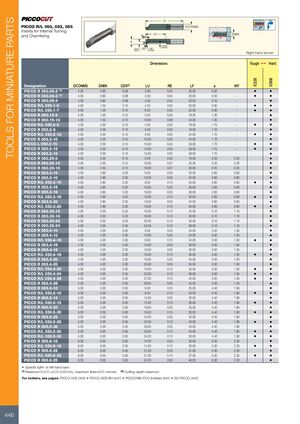

ИНСТРУМЕНТЫ ДЛЯ МИНИАТЮРНЫХ ДЕТАЛЕЙ

PICCO R/L 050, 053, 055

Пластины для внутреннего точения и снятия фасок (показана правостороння)

Обозначение DCONMS DMIN CDX(2) LU RE LF a WF IC228 (Tough 1) IC908 (Hard)
PICCO R 050.06-2(1) 4.00 0.60 0.08 2.00 0.04 20.00 0.50 - • •
PICCO R 050.06-3(1) 4.00 0.60 0.08 3.00 0.04 20.00 0.50 - • •
PICCO R 050.08-4 4.00 0.80 0.08 4.00 0.04 20.00 0.70 - •
PICCO R/L 050.1-5 4.00 1.00 0.10 4.50 0.05 20.00 0.90 - • •
PICCO R/L 050.1-7 4.00 1.00 0.10 6.50 0.05 22.00 0.90 - • •
PICCO R 050.15-5 4.00 1.50 0.10 5.00 0.05 19.00 1.30 - •
PICCO R 050.15-10 4.00 1.50 0.10 10.00 0.06 24.00 1.30 - •
PICCO R/L 050.2-5 4.00 2.00 0.10 4.00 0.05 19.00 1.70 - • •
PICCO R 055.2-5 4.00 2.00 0.10 5.00 0.05 19.00 1.70 - •
PICCO R/L 050.2-10 4.00 2.00 0.10 9.00 0.05 24.00 1.70 - • •
PICCO R 055.2-10 4.00 2.00 0.10 10.00 0.05 24.00 1.70 - •
PICCO L 050.2-15 4.00 2.00 0.10 15.00 0.05 29.00 1.70 - • •
PICCO R 050.2-15 4.00 2.00 0.10 14.00 0.05 29.00 1.70 - • •
PICCO R 055.2-15 4.00 2.00 0.10 15.00 0.05 29.00 1.70 - •
PICCO R 050.25-5 4.00 2.50 0.15 5.00 0.05 19.00 2.20 0.20 •
PICCO R 050.25-10 4.00 2.50 0.15 10.00 0.07 24.00 2.20 0.20 •
PICCO R 050.25-16 4.00 2.50 0.15 16.00 0.07 30.00 2.20 0.20 •
PICCO R 053.3-10 4.00 2.80 0.20 9.00 0.03 24.00 2.60 0.60 •
PICCO R 055.3-10 4.00 2.80 0.20 10.00 0.05 24.00 2.60 0.60 •
PICCO R/L 050.3-10 4.00 2.80 0.20 9.00 0.10 24.00 2.60 0.60 • •
PICCO R 053.3-16 4.00 2.80 0.20 15.00 0.03 30.00 2.60 0.60 •
PICCO R 055.3-16 4.00 2.80 0.20 16.00 0.05 30.00 2.60 0.60 •
PICCO R/L 050.3-16 4.00 2.80 0.20 15.00 0.10 30.00 2.60 0.60 • •
PICCO R 053.3-20 4.00 2.80 0.20 19.00 0.03 34.00 2.60 0.60 •
PICCO R/L 050.3-20 4.00 2.80 0.20 19.00 0.10 34.00 2.60 0.60 • •
PICCO R 050.35-10 4.00 3.50 0.25 10.00 0.10 24.00 3.10 1.10 •
PICCO R 050.35-16 4.00 3.50 0.25 16.00 0.10 30.00 3.10 1.10 •
PICCO R 050.35-20 4.00 3.50 0.25 20.00 0.10 34.00 3.10 1.10 •
PICCO R 050.35-24 4.00 3.50 0.25 24.00 0.10 38.00 3.10 1.10 •
PICCO R 053.4-10 4.00 4.00 0.30 9.00 0.03 24.00 3.50 1.50 •
PICCO R 055.4-10 4.00 4.00 0.30 10.00 0.05 24.00 3.50 1.50 •
PICCO R/L 050.4-10 4.00 4.00 0.30 9.00 0.10 24.00 3.50 1.50 • •
PICCO R 053.4-16 4.00 4.00 0.30 15.00 0.03 30.00 3.50 1.50 •
PICCO R 055.4-16 4.00 4.00 0.30 16.00 0.05 30.00 3.50 1.50 •
PICCO R/L 050.4-16 4.00 4.00 0.30 15.00 0.10 30.00 3.50 1.50 • •
PICCO R 053.4-20 4.00 4.00 0.30 19.00 0.03 34.00 3.50 1.50 •
PICCO R 055.4-20 4.00 4.00 0.30 20.00 0.05 34.00 3.50 1.50 •
PICCO R/L 050.4-20 4.00 4.00 0.30 19.00 0.10 34.00 3.50 1.50 • •
PICCO R/L 050.4-24 4.00 4.00 0.30 23.00 0.10 38.00 3.50 1.50 • •
PICCO R/L 050.4-28 4.00 4.00 0.30 27.00 0.10 42.00 3.50 1.50 • •
PICCO R 055.4-28 4.00 4.00 0.50 28.00 0.05 42.00 3.50 1.50 •
PICCO R 055.5-10 5.00 5.00 0.50 9.00 0.05 25.00 4.40 1.90 •
PICCO R/L 050.5-10 5.00 5.00 0.50 9.00 0.15 25.00 4.40 1.90 • •
PICCO R 055.5-15 5.00 5.00 0.50 14.00 0.05 30.00 4.40 1.90 •
PICCO R/L 050.5-15 5.00 5.00 0.50 14.00 0.15 30.00 4.40 1.90 • •
PICCO R 055.5-20 5.00 5.00 0.50 19.00 0.05 35.00 4.40 1.90 •
PICCO R/L 050.5-20 5.00 5.00 0.50 19.00 0.15 35.00 4.40 1.90 • •
PICCO R 055.5-25 5.00 5.00 0.50 24.00 0.05 40.00 4.40 1.90 •
PICCO R/L 050.5-25 5.00 5.00 0.50 24.00 0.15 40.00 4.40 1.90 • •
PICCO R 055.5-30 5.00 5.00 0.50 29.00 0.05 45.00 4.40 1.90 •
PICCO R/L 050.5-30 5.00 5.00 0.50 29.00 0.15 45.00 4.40 1.90 • •
PICCO R/L 050.5-35 5.00 5.00 0.50 34.00 0.15 50.00 4.40 1.90 • •
PICCO R 055.6-15 6.00 6.00 0.50 14.00 0.05 30.00 5.30 2.30 •
PICCO R/L 050.6-15 6.00 6.00 0.50 14.00 0.15 30.00 5.30 2.30 • •
PICCO R 055.6-22 6.00 6.00 0.50 21.00 0.05 37.00 5.30 2.30 •
PICCO R/L 050.6-22 6.00 6.00 0.50 21.00 0.15 37.00 5.30 2.30 • •
PICCO R 055.6-25 6.00 6.00 0.50 24.00 0.05 40.00 5.30 2.30 •

• Укажите правостороннюю или левостороннюю державку
(1) Максимальное врезание = 0,01–0,03 мм, максимальная подача = 0,01 мм/об.
(2) Максимальная глубина резания
По державкам см. страницы: PICCO ACE (440) • PICCO ACE-BH (441) • PICCO/MG PCO Державка (441) • SC-PICCO (442)
