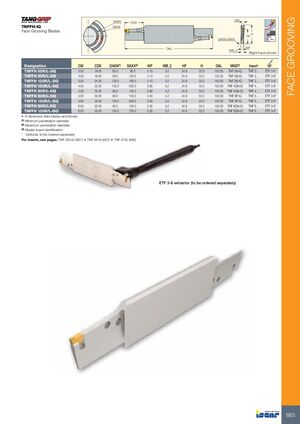

Обработка торцевых канавок

TNFFH-IQ

Лезвия для резания торцевых канавок

Обозначение CW CDX DAXN(1) DAXX(2) WF WB_2 HF H OAL MIID(3) Пластина
TNFFH 65R/L-3IQ 3.00 18.00 65.0 90.0 4.10 5.2 24.8 32.0 150.00 TNF 3M-IQ TNF 3... ETF 3-6*
TNFFH 90R/L-3IQ 3.00 18.00 90.0 120.0 4.10 5.2 24.8 32.0 150.00 TNF 3M-IQ TNF 3... ETF 3-6*
TNFFH 120R/L-3IQ 3.00 24.00 120.0 160.0 4.10 5.2 24.8 32.0 150.00 TNF 3M-IQ TNF 3... ETF 3-6*
TNFFH 150R/L-4IQ 4.00 32.00 150.0 500.0 3.80 5.2 24.8 32.0 150.00 TNF 4GN-IQ TNF 4... ETF 3-6*
TNFFH 80R/L-4IQ 4.00 32.00 80.0 150.0 3.80 5.2 24.8 32.0 150.00 TNF 4GN-IQ TNF 4... ETF 3-6*
TNFFH 80R/L-5IQ 5.00 30.00 80.0 150.0 3.50 5.2 24.8 32.0 150.00 TNF 5P-IQ TNF 5... ETF 3-6*
TNFFH 150R/L-5IQ 5.00 35.00 150.0 500.0 3.50 5.2 24.8 32.0 150.00 TNF 5P-IQ TNF 5... ETF 3-6*
TNFFH 80R/L-6IQ 6.00 30.00 80.0 150.0 3.30 5.2 24.8 32.0 150.00 TNF 6GN-IQ TNF 6... ETF 3-6*
TNFFH 150R/L-6IQ 6.00 35.00 150.0 700.0 3.30 5.2 24.8 32.0 150.00 TNF 6GN-IQ TNF 6... ETF 3-6*
  • Размер H соединяет лезвия и блоки
  • (1) Минимальный диаметр врезания
  • (2) Максимальный диаметр врезания
  • (3) Идентификация мастер-пластины
  • * Опционально, заказывается отдельно

Пластины см. на стр.: TNF GN-IQ (667) • TNF-M-IQ (667) • TNF-P-IQ (666)

Съёмник ETF 3-6 (заказывается отдельно)
