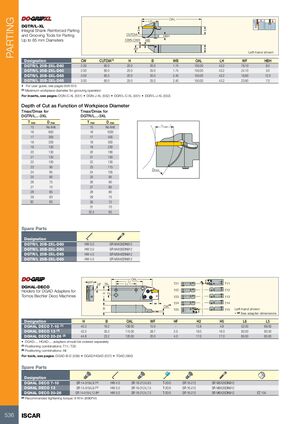

DGTR/L-XL

Державки с интегральным хвостовиком для продольного разрезания и нарезания канавок для разрезания деталей диаметром до 65 мм

Обозначение CW CUTDIA(1) H B WB OAL LH WF HBH
DGTR/L 20B-2XL-D60 2.00 60.0 20.0 20.0 1.74 150.00 43.2 19.10 8.0
DGTR/L 25B-2XL-D60 2.00 60.0 25.0 25.0 1.74 150.00 43.2 24.10 3.0
DGTR/L 20B-3XL-D65 3.00 65.0 20.0 20.0 2.40 150.00 43.2 18.80 12.0
DGTR/L 25B-3XL-D65 3.00 65.0 25.0 25.0 2.40 150.00 43.2 23.80 7.0
  • Руководство пользователя см. на страницах 606-615

(1) Максимальный диаметр детали для операции нарезания канавок

Пластины см. на страницах: DGN-C-XL (551) • DGN-J-XL (552) • DGR/L-C-XL (551) • DGR/L-J-XL (552)

Глубина резания в зависимости от диаметра детали

Tmax/Dmax для DGTR/L…-2XL Tmax/Dmax для DGTR/L…-3XL
T max D max T max D max
15 Нет ограничений 15 Нет ограничений
16 600 16 1000
17 300 17 400
18 200 18 300
19 150 19 230
20 130 20 180
21 120 21 150
22 100 22 130
23 90 23 115
24 85 24 105
25 80 25 95
26 75 26 90
27 70 27 85
28 65 28 80
29 63 29 75
30 60 30 72
31 70
32.5 65

Запасные части

Обозначение
DGTR/L 20B-2XL-D60 HW 3.0 SR M4X35 DIN912
DGTR/L 25B-2XL-D60 HW 3.0 SR M4X35 DIN912
DGTR/L 20B-3XL-D65 HW 4.0 SR M5X40 DIN912
DGTR/L 25B-3XL-D65 HW 4.0 SR M5X40 DIN912

DGHAL-DECO

Державки для адаптеров DGAD для многошпиндельных токарных станков Tornos Bechler Deco

Обозначение H B OAL WF HF H2 H5 L6 L5
DGHAL DECO 7-10 (1) 40.3 18.2 106.00 15.0 — 12.8 4.8 52.00 69.00
DGHAL DECO 13 (2) 42.0 35.2 115.00 28.7 2.0 16.0 16.0 60.00 60.00
DGHAL DECO 20-26 (2) 44.8 23.2 120.00 20.0 4.0 17.0 17.0 65.00 65.00
  • Адаптеры DGAD-… HGAD-… заказываются отдельно
  • (1) Комбинации позиционирования: T11; T25
  • (2) Комбинации позиционирования: все

Инструменты см. на страницах: DGAD-B-D (538) • DGAD/HGAD (537) • TGAD (560)

Запасные части

Обозначение
DGHAL DECO 7-10 SR 14-519-L9.7(a) HW 4.0 SR 16-212-L9.5 T-20/5 SR 16-212 SR M5X25 DIN912
DGHAL DECO 13 SR 14-519-L9.7(a) HW 5.0 SR 16-212-L7.5 T-20/5 SR 16-212 SR M6X25 DIN912
DGHAL DECO 20-26 SR 14-519-L12.8(a) HW 5.0 SR 16-212-L7.5 T-20/5 SR 16-212 SR M6X25 DIN912 EZ 104

(a) Рекомендуемый момент затяжки: 9 Н·м (80 lbf·in)
