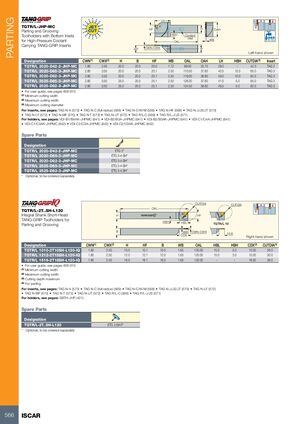

TGTR/L-JHP-MC

Державка резца для отрезки и нарезания канавок с нижними входами охлаждающей жидкости высокого давления, для установки вставок TANG-GRIP

Обозначение CWN(1) CWX(2) H B HF WB OAL OAH LH HBH CUTDIA(3) Вставка
TGTR/L 2020-D42-2-JHP-MC 1.80 2.50 20.0 20.0 20.0 1.72 99.00 25.70 29.0 — 42.0 TAG 2
TGTR/L 2020-D65-3-JHP-MC 2.80 3.50 20.0 20.0 20.1 2.50 110.50 37.60 40.5 10.0 65.0 TAG 3
TGTR/L 2020-D82-3-JHP-MC 2.80 3.50 20.0 20.0 20.1 2.50 119.00 38.80 49.0 10.0 82.0 TAG 3
TGTR/L 2525-D65-3-JHP-MC 2.80 3.50 25.0 25.0 25.1 2.50 126.00 37.60 41.0 5.0 65.0 TAG 3
TGTR/L 2525-D82-3-JHP-MC 2.80 3.50 25.0 25.0 25.1 2.50 134.50 38.80 49.5 5.0 82.0 TAG 3

Руководство пользователя см. на стр. 606-615

  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Максимальный диаметр обработки

Для вставок см. стр.: TAG N-A (573) • TAG N-C (полный радиус) (569) • TAG N-C/W/M (568) • TAG N-HF (568) • TAG N-J/JS/JT (570) • TAG N-LF (572) • TAG N-MF (570) • TAG N-T (573) • TAG N-UT (572) • TAG R/L-C (569) • TAG R/L-J/JS (571)

Для держателей см. стр.: VDI-B1/B4AK-JHPMC (841) • VDI-B2/B3A-JHPMC (841) • VDI-B2/B3AK-JHPMC (841) • VDI-C1/C4A-JHPMC (841) • VDI-C1/C4AK-JHPMC (842) • VDI-C2/C3A-JHPMC (842) • VDI-C2/C3AK-JHPMC (842)

Запасные части

Обозначение
TGTR/L 2020-D42-2-JHP-MC ETG 2*
TGTR/L 2020-D65-3-JHP-MC ETG 3-4-SH*
TGTR/L 2020-D82-3-JHP-MC ETG 3-4-SH*
TGTR/L 2525-D65-3-JHP-MC ETG 3-4-SH*
TGTR/L 2525-D82-3-JHP-MC ETG 3-4-SH*

* Опционально, заказывается отдельно

TGTR/L-2T..SH-L120

Державка резца с интегральным хвостовиком, короткая голова TANG-GRIP для отрезки и нарезания канавок

Обозначение CWN(1) CWX(2) H HF B WB OAL HBL HBH CDX(3) CUTDIA(4)
TGTR/L 1010-2T10SH-L120-IQ 1.80 2.50 10.0 10.1 10.0 1.65 120.00 15.0 5.0 10.00 26.0
TGTR/L 1212-2T15SH-L120-IQ 1.80 2.50 12.0 12.1 12.0 1.65 120.00 15.0 3.0 15.00 30.0
TGTR/L 1616-2T18SH-L120-IQ 1.80 2.50 16.0 16.1 16.0 1.65 120.00 — — 18.00 36.0

Руководство пользователя см. на стр. 606-615

  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Максимальная глубина резания
  • (4) Для отрезки

Для вставок см. стр.: TAG N-A (573) • TAG N-C (полный радиус) (569) • TAG N-C/W/M (568) • TAG N-J/JS/JT (570) • TAG N-LF (572) • TAG N-MF (570) • TAG N-T (573) • TAG N-UT (572) • TAG R/L-C (569) • TAG R/L-J/JS (571)

Для держателей см. стр.: SBTH-JHP (421)

Запасные части

Обозначение
TGTR/L-2T..SH-L120 ETG 2-SH-T*

* Опционально, заказывается отдельно
