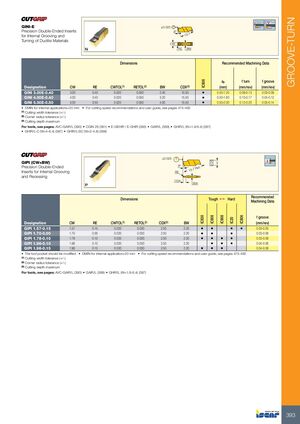

GINI-E

Прецизионные двусторонние пластины для внутреннего нарезания канавок и обточки пластичных материалов

Обозначение CW RE CWTOL(1) RETOL(2) BW CDX(3) IC808 ap (мм) Подача поворот (мм/об) Подача нарезание (мм/об)
GINI 3.00E-0.40 3.00 0.40 0.020 0.050 2.40 15.50 • 0.50-1.20 0.08-0.13 0.03-0.09
GINI 4.00E-0.40 4.00 0.40 0.020 0.050 3.20 15.50 • 0.50-1.60 0.10-0.17 0.04-0.12
GINI 5.00E-0.50 5.00 0.50 0.020 0.050 4.00 15.50 • 0.50-2.00 0.12-0.20 0.05-0.14
  • DMIN для внутренних приложений = 20 мм
  • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492

(1) Допуск ширины резания (+/-)
(2) Допуск радиуса угла (+/-)
(3) Максимальная глубина резания

Державки см. на стр.: AVC-GAIR/L (390) • CGIN 26 (391) • E-GEHIR / E-GHIR (383) • GAIR/L (389) • GHIR/L (W=1.9-6.4) (387) • GHIR/L-C (W=4-6.4) (387) • GHIR/L-SC (W=2-4.8) (388)

GIPI (CW<BW)

Прецизионные двусторонние пластины для внутреннего нарезания канавок и обработки уступов

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) BW IC830 IC808 IC908 IC806 IC20 Подача нарезание (мм/об)
GIPI 1.57-0.15 1.57 0.15 0.020 0.030 2.50 2.20 • • • • 0.03-0.05
GIPI 1.70-0.00 1.70 0.00 0.020 0.030 2.50 2.20 • • • 0.03-0.06
GIPI 1.78-0.10 1.78 0.10 0.020 0.030 2.50 2.20 • • • • 0.03-0.06
GIPI 1.96-0.10 1.96 0.10 0.020 0.030 2.50 2.20 • • • 0.04-0.06
GIPI 1.96-0.15 1.96 0.15 0.020 0.030 2.50 2.20 • • • 0.04-0.06
  • Гнездо державки должно быть модифицировано
  • DMIN для внутренних приложений = 20 мм
  • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492

(1) Допуск ширины резания (+/-)
(2) Допуск радиуса угла (+/-)
(3) Максимальная глубина резания

Державки см. на стр.: AVC-GAIR/L (390) • GAIR/L (389) • GHIR/L (W=1.9-6.4) (387)
