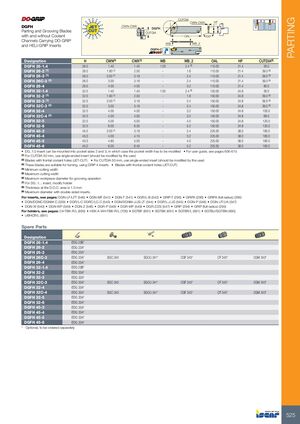

Отрезка

DGFH

Пластины отрезные и канавочные с каналами подачи СОЖ и без них, для пластин DO-GRIP и HELI-GRIP

Обозначение H CWN (4) CWX (5) WB WB_2 OAL HF CUTDIA (6)
DGFH 26-1.4 26.0 1.40 1.40 1.00 2.4 (8) 110.00 21.4 26.0
DGFH 26-2 (1) 26.0 1.90 (7) 2.50 — 1.6 110.00 21.4 39.0 (9)
DGFH 26-3 (1) 26.0 3.00 (7) 3.18 — 2.4 110.00 21.4 39.0 (9)
DGFH 26C-3 (2) 26.0 3.00 3.18 — 2.4 110.00 21.4 39.0 (9)
DGFH 26-4 26.0 4.00 4.00 — 3.2 110.00 21.4 80.0
DGFH 32-1.4 32.0 1.40 1.40 1.00 2.4 (8) 150.00 24.8 26.0
DGFH 32-2 (1) 32.0 1.90 (7) 2.50 — 1.8 150.00 24.8 39.0 (9)
DGFH 32-3 (1) 32.0 3.00 (7) 3.18 — 2.4 150.00 24.8 39.0 (9)
DGFH 32C-3 (2) 32.0 3.00 3.18 — 2.4 150.00 24.8 39.0 (9)
DGFH 32-4 32.0 4.00 4.00 — 3.2 150.00 24.8 100.0
DGFH 32C-4 (3) 32.0 4.00 4.00 — 3.2 150.00 24.8 69.0
DGFH 32-5 32.0 5.00 5.00 — 4.0 150.00 24.8 120.0
DGFH 32-6 32.0 6.00 6.35 — 5.2 150.00 24.8 120.0
DGFH 45-3 45.0 3.00 (7) 3.18 — 2.4 225.00 38.0 160.0
DGFH 45-4 45.0 4.00 4.10 — 3.2 225.00 38.0 160.0
DGFH 45-5 45.0 4.80 5.00 — 4.0 225.00 38.0 160.0
DGFH 45-6 45.0 6.00 6.40 — 5.2 225.00 38.0 160.0
  • Пластина DG..1.0 может быть установлена в карманы размеров 2 и 3, в этом случае ширина кармана должна быть отрегулирована
  • Руководство пользователя см. на стр. 606-615

(1) Для диаметра резания 50 мм используйте одностороннюю пластину (должна быть модифицирована пользователем)
(2) Пластины с фронтальными отверстиями подачи СОЖ (JET-CUT). Для диаметра резания 50 мм используйте одностороннюю пластину (должна быть модифицирована пользователем)
(3) Эти пластины подходят для точения, используя пластины GRIP 4. Пластины с фронтальными отверстиями подачи СОЖ (JET-CUT)
(4) Минимальная ширина резания
(5) Максимальная ширина резания
(6) Максимальный диаметр заготовки для операции нарезания канавок
(7) Для пластины DG. 1..., модифицируйте державку
(8) Толщина в зоне глубины резания 1.0 мм
(9) Максимальный диаметр с двусторонними пластинами

Пластины см. на стр.: DGN-LF/LFT (546) • DGN-MF (541) • DGN-T (541) • DGR/L-B (542) • GRIP-T (295) • GRIPA (296) • GRIPA (полный радиус) (296) • DGN/DGNC/DGNM-C (539) • DGR/L-C DGRC/LC-C (540) • DGN/DGNM-J/JS/JT (544) • DGR/L-J/JS (545) • DGN-P (548) • DGN-UT/UA (547) • DGN-W (540) • DGN-WP (549) • DGN-Z (546) • DGR-P (548) • DGR-WP (549) • DGR-Z/ZS (547) • GRIP (294) • GRIP (полный радиус) (295)
Державки см. на стр.: C#-TBK-R/L (695) • HSK A-WH-TBK-R/L (706) • SGTBF (691) • SGTBK (691) • SGTBR/L (691) • SGTBU/SGTBN (690) • UBHCR/L (691)

Запчасти

Обозначение Компоненты
DGFH 26-1.4 EDG 23B*
DGFH 26-2 EDG 23A*
DGFH 26-3 EDG 23A*
DGFH 26C-3 EDG 23A*, SGC 340, SGCU 341*, CGF 343*, CF 343*, CGM 343*
DGFH 26-4 EDG 23A*
DGFH 32-1.4 EDG 23B*
DGFH 32-2 EDG 33A*
DGFH 32-3 EDG 33A*
DGFH 32C-3 EDG 33A*, SGC 340, SGCU 341*, CGF 343*, CF 343*, CGM 343*
DGFH 32-4 EDG 33A*
DGFH 32C-4 EDG 33A*, SGC 340, SGCU 341*, CGF 343*, CF 343*, CGM 343*
DGFH 32-5 EDG 33A*
DGFH 32-6 EDG 33A*
DGFH 45-3 EDG 33A*
DGFH 45-4 EDG 33A*
DGFH 45-5 EDG 33A*
DGFH 45-6 EDG 33A*

* По желанию, заказывается отдельно
