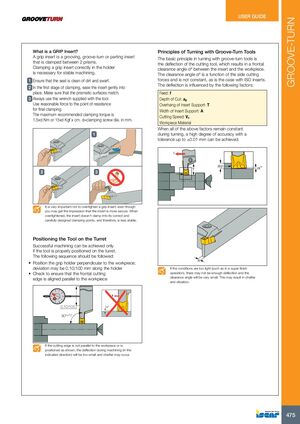

Канавочное точение — GROOVE-TURN

Что такое пластина GRIP?

Пластина GRIP — это пластина для нарезания канавок, канавочного точения или отрезания, которая зажимается между двумя призмами. Правильное закрепление пластины GRIP в державке необходимо для стабильной обработки.

1. Убедитесь, что посадочная поверхность чистая от грязи и стружки.
2. На первом этапе зажима осторожно установите пластину на место. Убедитесь, что призматические поверхности совпадают.
3. Всегда используйте гаечный ключ, поставляемый с инструментом. Прилагайте разумное усилие до точки сопротивления при окончательном зажиме. Максимальный рекомендуемый момент зажима составляет 1.5xd Нм или 15xd кгс × см, где d — диаметр зажимного винта в мм.

Очень важно не затягивать пластину GRIP чрезмерно, несмотря на впечатление более надежного закрепления. При чрезмерной затяжке пластина не зажимается в своих правильных и тщательно спроектированных точках зажима, и поэтому менее стабильна.

Принципы точения с инструментами GROOVE-TURN

Базовый принцип точения с инструментами канавочного точения основан на изгибе режущего инструмента, что приводит к образованию угла переднего угла раствора αº между пластиной и заготовкой. Угол переднего раствора αº зависит от боковых сил резания и не является постоянным, как в случае с пластинами ISO.

На изгиб влияют следующие факторы:

• Подача: f
• Глубина резания: ap
• Вылет пластины: T
• Ширина опоры пластины: A
• Скорость резания: Vc
• Материал заготовки

Когда все вышеперечисленные факторы остаются постоянными во время точения, может быть достигнута высокая степень точности с допуском до ±0.01 мм.

Расположение инструмента на револьверной головке

Успешная обработка может быть достигнута только при правильном расположении инструмента на револьверной головке. Следует соблюдать следующую последовательность:

• Установите державку GRIP перпендикулярно заготовке; допустимое отклонение 0.10/100 мм вдоль державки
• Проверьте выравнивание переднего режущего края параллельно заготовке

Если режущий край не параллелен заготовке или расположен неправильно, изгиб при обработке будет недостаточным, и могут возникнуть вибрации.

Если условия слишком легкие (например, при суперфинишной обработке), может быть недостаточно изгиба, и угол переднего раствора будет очень маленьким. Это может привести к вибрациям и дребезгу.
