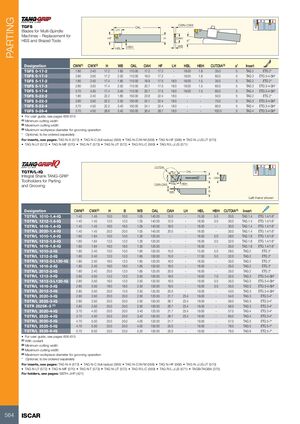

TGFS

Резцы для многошпиндельных станков - замена быстрорежущих и паяных инструментов

Обозначение CWN(1) CWX(2) H WB OAL OAH HF LH HBL HBH CUTDIA(3) a° Пластина
TGFS 0-17-2 1.80 2.40 17.2 1.65 110.00 17.2 17.2 — 18.00 1.8 35.0 0 TAG 2
TGFS 0-17-3 2.80 3.50 17.2 2.50 110.00 19.0 17.2 — 18.00 1.8 60.0 0 TAG 3
TGFS 5-17-2 1.80 2.40 17.4 1.65 110.00 18.9 17.5 18.0 18.00 1.5 35.0 5 TAG 2
TGFS 5-17-3 2.80 3.50 17.4 2.50 110.00 20.7 17.5 18.0 18.00 1.5 60.0 5 TAG 3
TGFS 5-17-4 3.70 4.50 17.4 3.40 110.00 20.7 17.5 18.0 18.00 1.5 60.0 5 TAG 4
TGFS 5-22-2 1.80 2.40 22.2 1.65 150.00 23.8 22.4 18.0 — — 50.0 5 TAG 2
TGFS 5-22-3 2.80 3.50 22.2 2.50 150.00 24.1 22.4 18.0 — — 75.0 5 TAG 3
TGFS 5-22-4 3.70 4.50 22.2 3.40 150.00 24.1 22.4 18.0 — — 80.0 5 TAG 4
TGFS 5-28-4 3.70 4.50 28.6 3.40 150.00 30.4 28.7 18.0 — — 100.0 5 TAG 4
  • Инструкцию пользователя см. на стр. 606-615
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Максимальный диаметр заготовки для операции нарезания канавок

TGTR/L-IQ

Держатели инструмента со встроенной державкой TANG-GRIP для разрезания и нарезания канавок

Обозначение CWN(2) CWX(3) H B WB OAL OAH LH HBL HBH CUTDIA(4) Пластина
TGTR/L 1010-1.4-IQ 1.40 1.45 10.0 10.0 1.05 140.00 15.0 — 15.50 5.0 20.0 TAG 1.4
TGTR/L 1212-1.4-IQ 1.40 1.45 12.0 12.0 1.05 140.00 12.0 — 16.00 3.0 30.0 TAG 1.4
TGTR/L 1616-1.4-IQ 1.40 1.45 16.0 16.0 1.05 140.00 16.0 — 16.00 — 30.0 TAG 1.4
TGTR/L 2020-1.4-IQ 1.40 1.45 20.0 20.0 1.05 140.00 20.0 — 16.00 — 30.0 TAG 1.4
TGTR/L 1010-1.6-IQ 1.60 1.64 10.0 10.0 1.30 120.00 — — 16.00 5.0 28.0 TAG 1.6
TGTR/L 1212-1.6-IQ 1.60 1.64 12.0 12.0 1.30 120.00 — — 16.00 3.0 32.0 TAG 1.6
TGTR/L 1616-1.6-IQ 1.60 1.64 16.0 16.0 1.30 120.00 — — 16.00 — 35.0 TAG 1.6
TGTR/L 1010-2-IQ 1.80 2.40 10.0 10.0 1.65 150.00 15.0 — 15.50 5.0 28.0 TAG 2
TGTR/L 1212-2-IQ 1.80 2.40 12.0 12.0 1.65 150.00 15.0 — 17.00 3.0 32.0 TAG 2
TGTR/L 1612-2-L120-IQ 1.80 2.50 16.0 12.0 1.65 120.00 16.0 — 16.00 — 35.0 TAG 2
TGTR/L 1616-2-IQ 1.80 2.40 16.0 16.0 1.65 150.00 16.0 — 16.00 — 35.0 TAG 2
TGTR/L 2012-2-IQ 1.80 2.40 20.0 12.0 1.65 125.00 20.0 — 16.00 — 35.0 TAG 2
TGTR/L 1212-3-IQ 2.80 3.50 12.0 12.0 2.50 150.00 19.0 — 19.00 7.0 32.0 TAG 3
TGTR/L 1612-3-L120-IQ 2.80 3.50 16.0 12.0 2.50 120.00 19.0 — 19.00 3.0 35.0 TAG 3
TGTR/L 1616-3-IQ 2.80 3.50 16.0 16.0 2.50 150.00 19.0 — 19.00 3.0 35.0 TAG 3
TGTR/L 2012-3-IQ 2.80 3.50 20.0 12.0 2.50 125.00 20.0 — 19.00 — 43.0 TAG 3
TGTR/L 2020-3-IQ 2.80 3.50 20.0 20.0 2.50 120.50 21.7 23.4 19.00 — 54.0 TAG 3
TGTR/L 2525-3-IQ 2.80 3.50 25.0 25.0 2.50 150.50 26.7 23.4 19.00 — 56.0 TAG 3
TGTR 2525K-3 (1) 2.80 3.50 25.0 25.0 2.50 150.00 26.7 23.4 19.00 — 56.0 TAG 3
TGTR/L 2020-4-IQ 3.70 4.50 20.0 20.0 3.40 120.50 21.7 23.4 19.00 — 57.0 TAG 4
TGTR/L 2525-4-IQ 3.70 4.50 25.0 25.0 3.40 150.50 26.7 23.4 19.00 — 65.0 TAG 4
TGTR/L 2020-5-IQ 4.70 5.50 20.0 20.0 4.00 120.00 21.7 — 19.00 — 57.0 TAG 5
TGTR/L 2525-5-IQ 4.70 5.50 25.0 25.0 4.00 150.00 25.0 — 19.00 — 76.0 TAG 5
TGTR/L 2525-6-IQ 5.70 6.50 25.0 25.0 5.20 150.00 25.0 — 19.00 — 76.0 TAG 6
  • Инструкцию пользователя см. на стр. 606-615
  • (1) С охлаждением
  • (2) Минимальная ширина резания
  • (3) Максимальная ширина резания
  • (4) Максимальный диаметр заготовки для операции нарезания канавок
