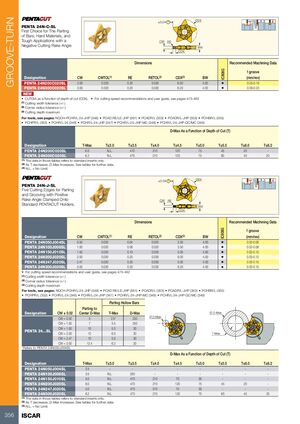

GROOVE-TURN ±0.04 Ø24 PENTA 24N-C-SL First Choice for The Parting of Bars, Hard Materials, and Tough Applications with a CW RE Negative Cutting Rake Angle BW CDX Dimensions Recommended Machining Data IC808G f groove Designation CW CWTOL(1) RE RETOL(2) CDX(3) BW (mm/rev) PENTA 24N200C020SL 2.00 0.020 0.20 0.030 6.00 4.00 • 0.05-0.16 PENTA 24N300C020SL 3.00 0.020 0.20 0.030 6.20 4.00 • 0.06-0.20 NEW • CUTDIA as a function of depth of cut (CDX). • For cutting speed recommendations and user guide, see pages 475-492 (1) Cutting width tolerance (+/-) (2) Corner radius tolerance (+/-) (3) Cutting depth maximum For tools, see pages: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348) • PCHR/L-24-JHP-QC/MC (349) D-Max As a Function of Depth of Cut (T) Designation T-Max T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.0 T≤6.2 PENTA 24N200C020SL 6�0 N�L� 470 210 120 75 45 20 - PENTA 24N300C020SL 6�2 N�L� 470 210 120 75 60 40 20 (1) The data in those tables refers to standard inserts only� (2) As T decreases ,D-Max Increases� See tables for further data� (3) N�L� = No Limit� ±0.04 Ø24 PENTA 24N-J-SL Five Cutting Edges for Parting and Grooving with Positive Rake Angle Clamped Onto CW RE Standard PENTACUT Holders. BW CDX Dimensions IC808G Recommended Machining Data f groove Designation CW CWTOL(1) RE RETOL(2) CDX(3) BW (mm/rev) PENTA 24N050J004SL 0.50 0.020 0.04 0.020 2.50 4.00 • 0.02-0.06 PENTA 24N100J006SL 1.00 0.020 0.06 0.020 3.50 4.00 • 0.02-0.08 PENTA 24N150J010SL 1.50 0.020 0.10 0.020 5.00 4.00 • 0.03-0.10 PENTA 24N200J020SL 2.00 0.020 0.20 0.030 6.00 4.00 • 0.03-0.12 PENTA 24N247J020SL 2.47 0.020 0.20 0.030 5.00 4.00 • 0.03-0.15 PENTA 24N300J020SL 3.00 0.020 0.20 0.030 6.20 4.00 • 0.03-0.15 • For cutting speed recommendations and user guide, see pages 475-492 (1) Cutting width tolerance (+/-) (2) Corner radius tolerance (+/-) (3) Cutting depth maximum For tools, see pages: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348) • PCHR/L-24-JHP-QC/MC (349) Parting Hollow Bars Parting to Designation CW ± 0.02 Center D-Max T-Max D-Max Ø D-Max Ø D-Max CW = 0�50 5 2�5* 250 CW = 1�00 7 3�5 250 CW = 1�50 10 5�0 30 PENTA 24...SL CW = 2�00 12 6�0 20 T-Max CW = 2�47 10 5�0 30 CW = 3�00 12�4 6�2 20 *Refers to PENTA 24N050J004SL D-Max As a Function of Depth of Cut (T) Designation T-Max T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.0 T≤6.2 PENTA 24N050J004SL 2�5 -� - - - - - - - PENTA 24N100J006SL 3�5 N�L� 250 - - - - - - PENTA 24N150J010SL 5�0 N�L� 470 210 70 30 - - - PENTA 24N200J020SL 6�0 N�L� 470 210 120 75 45 20 - PENTA 24N247J020SL 5�0 N�L� 470 210 70 30 - - - PENTA 24N300J020SL 6�2 N�L� 470 210 120 75 60 40 20 (1) The data in those tables refers to standard inserts only� (2) As T decreases ,D-Max Increases� See tables for further data� (3) N�L� = No Limit� 356 ISCAR
