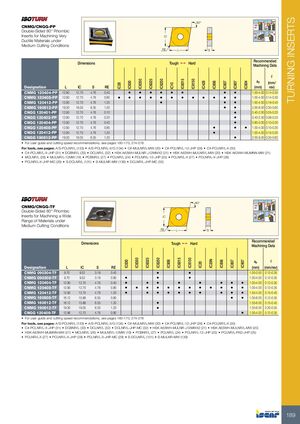

Токарные инструменты Iscar (часть 1) 2026 - страница 191

Предыдущая страница Следующая страница

Навигация

Пластины для обработки резанием

CNMG/CNGG-PP

Двусторонние ромбические пластины под углом 80° для обработки очень пластичных материалов при средних условиях резания

Обозначение L IC S RE Материал / Условия Рекомендуемые данные обработки
IC8350 IC6025 IC8250 IC6015 IC8150 IC830 IC428 IC806 IC807 IC907 IC804 IC28 IC10 ap (мм) f (мм/об)
CNMG 120404-PP 12.90 12.70 4.76 0.40 • • • • • • • • 1.00–4.00 0.14–0.30
CNMG 120408-PP 12.90 12.70 4.76 0.80 • • • • • • • • • • • 1.00–4.00 0.14–0.30
CNMG 120412-PP 12.90 12.70 4.76 1.20 • • • 1.50–4.00 0.18–0.40
CNMG 190612-PP 19.30 19.05 6.35 1.20 • • 2.00–8.00 0.30–0.60
CNGG 120401-PP 12.90 12.70 4.76 0.10 • 0.40–2.00 0.05–0.20
CNGG 120402-PP 12.90 12.70 4.76 0.20 • 0.40–2.50 0.08–0.25
CNGG 120404-PP 12.90 12.70 4.76 0.40 • 0.80–3.00 0.10–0.30
CNGG 120408-PP 12.90 12.70 4.76 0.80 • • • 1.00–4.00 0.10–0.30
CNGG 120412-PP 12.90 12.70 4.76 1.20 • 1.00–4.00 0.10–0.30
CNGG 190612-PP 19.30 19.05 6.35 1.20 • 2.00–9.00 0.30–0.60

• Справочное руководство и рекомендации по скоростям резания см. на страницах 160–170, 274–278

Для инструментов см. страницы: A/S-PCLNR/L (133) • A/S-PCLNR/L-X/G (134) • C#-MULNR/L-MW (20) • C#-PCLNR/L-12-JHP (26) • C#-PCLNR/L-X (30) • C#-PCLNR/L-X-JHP (31) • DCBNR/L (33) • DCLNR/L (32) • HSK A63WH-MULNR-J12MWX2 (21) • HSK A63WH-MULNR/L-MW (20) • HSK A63WH-MUMNN-MW (21) • MCLNR/L (26) • MULNR/L-12MW (19) • PCBNR/L (27) • PCLNR/L (24) • PCLNR/L-12-JHP (25) • PCLNR/L-X (27) • PCLNR/L-X-JHP (28) • PCLNR/L-X-JHP-MC (29) • S-DCLNR/L (131) • S-MULNR-MW (139) • DCLNR/L-JHP-MC (32)

CNMG/CNGG-TF

Двусторонние ромбические пластины под углом 80° для обработки широкого диапазона материалов при средних условиях резания

Обозначение L IC S RE Материал / Условия Рекомендуемые данные обработки
IC830 IC908 IC20 IC806 IC807 IC907 IC8350 IC6025 IC8250 IC6015 IC8150 IC20N ap (мм) f (мм/об)
CNMG 090304-TF 9.70 9.52 3.18 0.40 • • 1.00–3.00 0.12–0.35
CNMG 090308-TF 9.70 9.52 3.18 0.80 • • • 1.00–4.00 0.12–0.35
CNMG 120404-TF 12.90 12.70 4.76 0.40 • • • • • 1.00–4.00 0.12–0.35
CNMG 120408-TF 12.90 12.70 4.76 0.80 • • • • • • • 1.00–4.00 0.12–0.35
CNMG 120412-TF 12.90 12.70 4.76 1.20 • • • • • 1.50–4.50 0.15–0.40
CNMG 160608-TF 16.12 15.88 6.35 0.80 1.00–6.00 0.12–0.35
CNMG 160612-TF 16.12 15.88 6.35 1.20 • 1.50–6.00 0.15–0.45
CNMG 190612-TF 19.30 19.05 6.35 1.20 • 1.50–6.50 0.20–0.55
CNGG 120408-TF 12.96 12.70 4.76 0.80 • 1.00–4.00 0.12–0.35

• Справочное руководство и рекомендации по скоростям резания см. на страницах 160–170, 274–278

Для инструментов см. страницы: A/S-PCLNR/L (133) • A/S-PCLNR/L-X/G (134) • C#-MULNR/L-MW (20) • C#-PCLNR/L-12-JHP (26) • C#-PCLNR/L-X (30) • C#-PCLNR/L-X-JHP (31) • DCBNR/L (33) • DCLNR/L (32) • DCLNR/L-JHP-MC (32) • HSK A63WH-MULNR-J12MWX2 (21) • HSK A63WH-MULNR/L-MW (20) • HSK A63WH-MUMNN-MW (21) • MCLNR/L (26) • MULNR/L-12MW (19) • PCBNR/L (27) • PCLNR/L (24) • PCLNR/L-12-JHP (25) • PCLNR/L-PAD-JHP (25) • PCLNR/L-X (27) • PCLNR/L-X-JHP (28) • PCLNR/L-X-JHP-MC (29) • S-DCLNR/L (131) • S-MULNR-MW (139)
