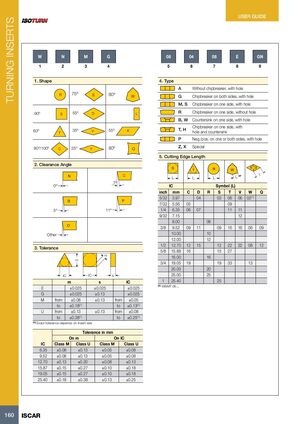

Токарные инструменты Iscar (часть 1) 2026 - страница 162

Предыдущая страница Следующая страница

Навигация

РЕЖУЩИЕ ПЛАСТИНЫ

Руководство пользователя

Система обозначений режущих пластин состоит из 9 позиций:

1. Форма

Форма Угол
R 75°
S 55°
E 80°
T 60°
C 80°/100°
D 35°
V 55°
Y 80°
W 90°
K 25°
L -
Q -

2. Угол подачи

Угол подачи
0°
5°
7°
11°
Другие углы

3. Допуск

Допуски в мм

Класс На m На IC
E ±0.025 ±0.025
G ±0.025 ±0.13
M от ±0.08 до ±0.18 от ±0.05 до ±0.13
U от ±0.13 до ±0.38 от ±0.08 до ±0.25

4. Тип пластины

Тип Описание
A Без ломателя стружки, с отверстием
G Ломатель стружки на обеих сторонах, с отверстием
M, S Ломатель стружки на одной стороне, с отверстием
R Ломатель стружки на одной стороне, без отверстия
B, W Зенковка на одной стороне, с отверстием
T, H Ломатель стружки на одной стороне, с отверстием и зенковкой
P Отрицательная/положительная форма на одной или обеих сторонах, с отверстием
Z, X Специальная форма

5. Длина режущей кромки

Дюймы Мм C D R S T V W Q
5/32 3.97 04 03 06 06 02
7/32 5.56 05 09
1/4 6.35 06 07 11 11
9/32 7.15 12
8.00 08
3/8 9.52 09 11 09 16 16
10.00 10
12.00 12
1/2 12.70 12 15 12 22 22
5/8 15.88 16 15 27
16.00 16
3/4 19.05 19 19 33
20.00 13
25.00 25
1 25.40 25

Примечание: (1) WBMT 06...

Допуски по размерам пластин (мм)

IC Класс M Класс U На IC, класс M На IC, класс U
6.35 ±0.08 ±0.13 ±0.05 ±0.08
9.52 ±0.08 ±0.13 ±0.05 ±0.08
12.70 ±0.13 ±0.20 ±0.08 ±0.13
15.87 ±0.15 ±0.27 ±0.10 ±0.18
19.05 ±0.15 ±0.27 ±0.10 ±0.18
25.40 ±0.18 ±0.38 ±0.13 ±0.25
