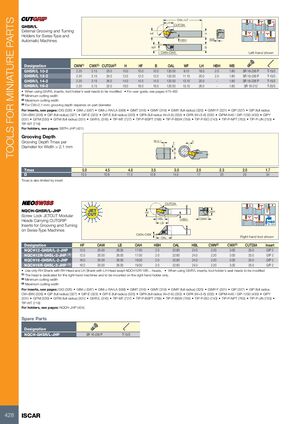

ИНСТРУМЕНТЫ ДЛЯ МИНИАТЮРНЫХ ДЕТАЛЕЙ

GHSR/L

Державки для нарезания канавок и обработки швейцарских станков и автоматических станков

Обозначение CWN(1) CWX(2) CUTDIA(3) H HF B OAL WF LH HBH WB
GHSR/L 10-2 2.20 3.15 20.0 10.0 10.0 10.0 120.00 9.10 18.0 2.0 1.80
GHSR/L 12-2 2.20 3.15 25.0 12.0 12.0 12.0 120.00 11.10 20.0 2.0 1.80
GHSR/L 14-2 2.20 3.15 26.0 14.0 14.0 14.0 120.00 13.10 20.0 — 1.80
GHSR/L 16-2 2.20 3.15 32.0 16.0 16.0 16.0 120.00 15.10 26.0 — 1.80
  • При использовании пластин GIVR/L необходимо модифицировать посадочное место державки
  • Руководство пользователя см. страницы 475-492
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) При ширине резания > 2,1 мм глубина резания зависит от диаметра заготовки

Пластины см. страницы: GIG (326) • GIM-J (587) • GIM-J-RA/LA (588) • GIMT (316) • GIMY (318) • GIMY (полный радиус) (320) • GIMY-F (321) • GIP (327) • GIP (полный радиус CW<BW) (326) • GIP (полный радиус) (327) • GIP-E (323) • GIP-E (полный радиус) (325) • GIPA (полный радиус W=3-6) (333) • GIPA (W=3-6) (332) • GIPM-A46 / GIP-1250 (430) • GIPY (331) • GITM (330) • GITM (полный радиус) (331) • GIVR/L (316) • TIP-MT (727) • TIP-P-BSPT (768) • TIP-P-BSW (759) • TIP-P-ISO (743) • TIP-P-NPT (763) • TIP-P-UN (753) • TIP-WT (718)

Державки см. страницы: SBTH-JHP (421)

Глубина канавки

Глубина канавки Tmax в зависимости от диаметра при ширине > 2,1 мм

Tmax 5.0 4.5 4.0 3.5 3.0 2.5 2.3 2.0 1.7
D 10–5 10–8 11–5 12–6 14–5 17 20 25 34

Tmax также ограничена пластиной

NQCH-GHSR/L-JHP

Винтовые замки JETCUT модульные головки с пластинами CUTGRIP для нарезания канавок и обработки на швейцарских станках

Обозначение HF OAW LB OAH HBH OAL HBL CWN(2) CWX(3) CUTDIA Пластина
NQCH12-GHSR/L-2-JHP 12.0 20.00 26.00 17.00 2.0 32.80 24.0 2.20 3.00 25.0 GIP 2
NQCH12R-GHSL-2-JHP (1) 12.0 20.00 26.00 17.00 2.0 32.80 24.0 2.20 3.00 25.0 GIP 2
NQCH16-GHSR/L-2-JHP 16.0 20.00 26.00 19.00 2.0 32.80 24.0 2.20 3.00 25.0 GIP 2
NQCH16R-GHSL-2-JHP (1) 16.0 20.00 26.00 19.00 2.0 32.80 24.0 2.20 3.00 25.0 GIP 2
  • Использовать правые пластины с правыми головками и левые пластины с левыми головками, кроме головок NQCH12R/16R
  • При использовании пластин GIVR/L необходимо модифицировать посадочное место державки
  • (1) Головка предназначена для правых станков и крепится только на правой державке
  • (2) Минимальная ширина резания
  • (3) Максимальная ширина резания

Пластины см. страницы: GIG (326) • GIM-J (587) • GIM-J-RA/LA (588) • GIMT (316) • GIMY (318) • GIMY (полный радиус) (320) • GIMY-F (321) • GIP (327) • GIP (полный радиус CW<BW) (326) • GIP (полный радиус) (327) • GIP-E (323) • GIP-E (полный радиус) (325) • GIPA (полный радиус W=3-6) (333) • GIPA (W=3-6) (332) • GIPM-A46 / GIP-1250 (430) • GIPY (331) • GITM (330) • GITM (полный радиус) (331) • GIVR/L (316) • TIP-MT (727) • TIP-P-BSPT (768) • TIP-P-BSW (759) • TIP-P-ISO (743) • TIP-P-NPT (763) • TIP-P-UN (753) • TIP-WT (718)

Державки см. страницы: NQCH-JHP (424)

Запасные части

Обозначение Детали
NQCH-GHSR/L-JHP SR 16-236 P, T-15/3
