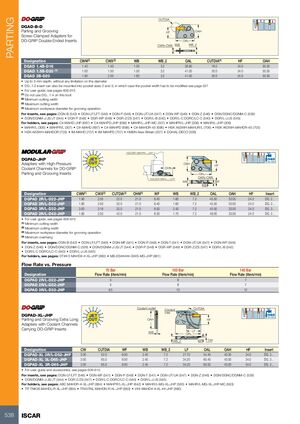

DGAD-B-D

Адаптеры с винтовым крепежом для продольного разрезания и нарезания канавок, несущие двусторонние пластины DO-GRIP

Обозначение CWN(2) CWX(3) WB WB_2 OAL CUTDIA(4) HF OAH
DGAD 1.4B-D16 1.40 1.40 1.00 3.2 36.80 16.0 24.0 30.30
DGAD 1.5B-D20 (1) 1.00 1.50 1.00 3.2 41.00 20.0 24.0 30.30
DGAD 2B-D20 1.90 2.50 1.60 3.2 41.00 20.0 24.0 30.30
  • При глубине резания до 3 мм без ограничений по диаметру
  • Пластина DG…1.0 также может быть установлена в карманы размеров 2 и 3, в этом случае ширина кармана должна быть модифицирована — см. страницу 537
  • Руководство пользователя см. на страницах 606-615

(1) Не используйте DG…1.4 на этом инструменте
(2) Минимальная ширина резания
(3) Максимальная ширина резания
(4) Максимальный диаметр детали для операции нарезания канавок

Пластины см. на страницах: DGN-B (542) • DGN-LF/LFT (546) • DGN-P (548) • DGN-UT/UA (547) • DGN-WP (549) • DGN-Z (546) • DGN/DGNC/DGNM-C (539) • DGN/DGNM-J/JS/JT (544) • DGR-P (548) • DGR-WP (549) • DGR-Z/ZS (547) • DGR/L-B (542) • DGR/L-C DGRC/LC-C (540) • DGR/L-J/JS (545)

Державки см. на страницах: C#-MAHD-JHP (697) • C#-MAHPD-JHP (698) • MAHR/L-JHP-MC (307) • MAHPR/L-JHP (308) • MAHR/L-JHP (306) • MAHR/L (306) • MAHPR/L (307) • C#-MAHD (697) • C#-MAHPD (698) • C#-MAHDR-45 (696) • HSK A63WH-MAHUR/L (706) • HSK A63WH-MAHDR-45 (705) • HSK A63WH-MAHDOR (705) • IM-MAHD (707) • IM-MAHPD (707) • HMSN-New Britain (537) • DGHAL-DECO (536)

DGPAD-JHP

Адаптеры с каналами высокого давления для охлаждающей жидкости, несущие двусторонние пластины DO-GRIP для продольного разрезания и нарезания канавок

Обозначение CWN(1) CWX(2) CUTDIA(3) OHN(4) WF WB WB_2 OAL OAH HF Пластина
DGPAD 2R/L-D22-JHP 1.90 2.50 22.0 21.0 6.40 1.60 7.2 45.50 33.00 24.0 DG. 2…
DGPAD 2R/L-D32-JHP 1.90 2.50 32.0 21.0 6.40 1.60 7.2 45.50 33.00 24.0 DG. 2…
DGPAD 3R/L-D32-JHP 3.00 3.18 32.0 21.0 6.00 2.40 7.2 45.50 33.00 24.0 DG. 3…
DGPAD 2R/L-D42-JHP 1.90 2.50 42.0 21.0 6.30 1.70 7.2 49.00 33.00 24.0 DG. 2…
  • Руководство пользователя см. на страницах 606-615

(1) Минимальная ширина резания
(2) Максимальная ширина резания
(3) Максимальный диаметр детали для операции нарезания канавок
(4) Минимальный свес

Пластины см. на страницах: DGN-B (542) • DGN-LF/LFT (546) • DGN-MF (541) • DGN-P (548) • DGN-T (541) • DGN-UT/UA (547) • DGN-WP (549) • DGN-Z (546) • DGN/DGNC/DGNM-C (539) • DGN/DGNM-J/JS/JT (544) • DGR-P (548) • DGR-WP (549) • DGR-Z/ZS (547) • DGR/L-B (542) • DGR/L-C DGRC/LC-C (540) • DGR/L-J/JS (545)

Державки см. на страницах: DT##/2 MAHD#-#-XL-JHP (860) • MS-ES#####-GWS-MG-JHP (861)

Производительность в зависимости от давления

Обозначение 70 бар
Производительность (л/мин)		 100 бар
Производительность (л/мин)		 140 бар
Производительность (л/мин)
DGPAD 2R/L-D22-JHP 5 6 7
DGPAD 2R/L-D32-JHP 5 6 7
DGPAD 3R/L-D32-JHP 8.5 10 12

DGPAD-XL-JHP

Адаптеры удлиненной конструкции для продольного разрезания и нарезания канавок с каналами охлаждающей жидкости, несущие двусторонние пластины DO-GRIP

Обозначение CW CUTDIA WF WB WB_2 LF OAL OAH HF Пластина
DGPAD-XL 3R/L-D52-JHP 3.00 52.0 6.00 2.40 7.2 27.70 54.40 43.00 34.0 DG. 3…
DGPAD-XL 3L-D65-JHP 3.00 65.0 6.00 2.40 7.2 34.20 60.40 43.00 34.0 DG. 3…
DGPAD-XL 3R-D65-JHP 3.00 65.0 6.00 2.40 7.2 34.20 60.00 43.00 34.0 DG. 3…
  • Руководство пользователя и принадлежности см. на страницах 606-615

Пластины см. на страницах: DGN-LF/LFT (546) • DGN-MF (541) • DGN-P (548) • DGN-T (541) • DGN-UT/UA (547) • DGN-Z (546) • DGN/DGNC/DGNM-C (539) • DGN/DGNM-J/JS/JT (544) • DGR-Z/ZS (547) • DGR/L-C DGRC/LC-C (540) • DGR/L-J/JS (545)

Державки см. на страницах: ABC MAHDR-#-XL-JHP (884) • MAHPR/L-XL-JHP (642) • MAHR/L-MG-XL-JHP (563) • MAHR/L-MG-XL-JHP-MC (563) • TR TNK36 MAHDL-R-XL-JHP (884) • TR45TNL MAHDN-R-XL-JHP (883) • V## MAHD#-#-XL-##-JHP (880)
