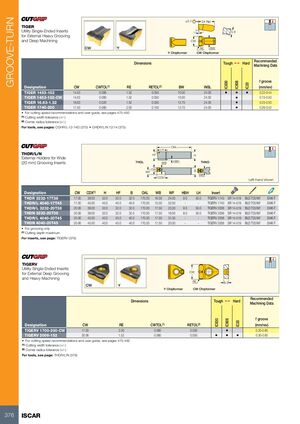

GROOVE-TURN

TIGER

Универсальные однорабочие пластины для наружной тяжелой обработки канавок и глубокого точения

Обозначение CW CWTOL
(1)		 RE RETOL
(2)		 BW INSL IC830 IC808 IC20 Подача канавка
(мм/об)
TIGER 1453-152 14.53 0.080 1.52 0.050 10.00 24.00 • • • 0.22–0.44
TIGER 1453-152-CW 14.53 0.080 1.52 0.050 10.00 24.00 • 0.15–0.50
TIGER 16.63-1.52 16.63 0.020 1.52 0.050 12.70 24.00 • 0.25–0.50
TIGER 1740-200 17.40 0.080 2.00 0.100 12.70 24.00 • 0.26–0.52

Рекомендации по скорости резания и руководство пользователя см. на страницах 475–492

(1) Допуск ширины канавки (+/−)

(2) Допуск радиуса при вершине (+/−)

Державки см. на страницах: CGHR/L-12-14D (375) • GHDR/L/N 12/14 (375)

THDR/L/N

Державки для наружной обработки широких канавок (ширина 20 мм)

Обозначение CW CDX
(1)		 H HF B OAL WB WF HBH LH Пластина
THDR 3232-17T38 17.00 38.00 32.0 32.0 32.0 170.00 16.00 24.00 8.0 50.0 TIGERV 1740
THDR/L 4040-17T45 17.00 45.00 40.0 40.0 40.0 170.00 15.00 32.50 — — TIGERV 1740
THDR/L 3232-20T38 20.06 38.00 32.0 32.0 32.0 170.00 17.50 23.30 8.0 50.0 TIGERV 2006
THDN 3232-20T38 20.06 38.00 32.0 32.0 32.0 170.00 17.50 16.00 8.0 50.0 TIGERV 2006
THDR/L 4040-20T45 20.06 45.00 40.0 40.0 40.0 170.00 17.50 31.30 — — TIGERV 2006
THDN 4040-20T45 20.06 45.00 40.0 40.0 40.0 170.00 17.50 20.00 — — TIGERV 2006

Только для обработки канавок

(1) Максимальная глубина резания

Пластины см. на странице: TIGERV (376)

TIGERV

Универсальные однорабочие пластины для наружной глубокой обработки канавок и тяжелого точения

Обозначение CW RE CWTOL
(1)		 RETOL
(2)		 IC830 IC808 IC20 Подача канавка
(мм/об)
TIGERV 1700-200-CW 17.00 2.00 0.080 0.050 • 0.20–0.60
TIGERV 2006-152 20.06 1.52 0.080 0.050 • • • 0.30–0.60

Рекомендации по скорости резания и руководство пользователя см. на страницах 475–492

(1) Допуск ширины канавки (+/−)

(2) Допуск радиуса при вершине (+/−)

Державки см. на странице: THDR/L/N (376)
