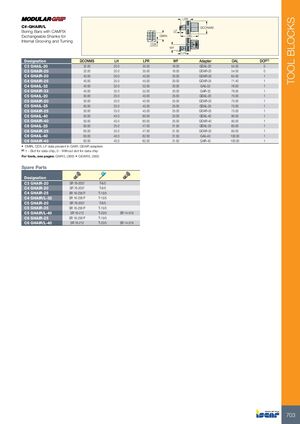

Токарные инструменты Iscar (часть 1) 2026 - страница 705

Предыдущая страница Следующая страница

Навигация

БЛОКИ ИНСТРУМЕНТОВ

C#-GHAIR/L

Расточные оправки с CAMFIX переходными хвостовиками для внутреннего канавкоснятия и обработки

Обозначение DCONMS LH LPR WF Адаптер OAL DCP(1)
C3 GHAIL-20 32.00 20.0 35.00 16.00 GEAIL-20 54.00 0
C3 GHAIR-20 32.00 20.0 35.00 16.00 GEAIR-20 54.00 0
C4 GHAIR-20 40.00 20.0 40.00 20.00 GEAIR-20 64.00 1
C4 GHAIR-25 40.00 25.0 45.00 20.00 GEAIR-25 71.40 1
C4 GHAIL-32 40.00 32.0 52.00 20.00 GAIL-32 76.00 1
C4 GHAIR-32 40.00 32.0 52.00 20.00 GAIR-32 76.00 1
C5 GHAIL-20 50.00 20.0 40.00 25.00 GEAIL-20 70.00 1
C5 GHAIR-20 50.00 20.0 40.00 25.00 GEAIR-20 70.00 1
C5 GHAIL-25 50.00 25.0 45.00 25.00 GEAIL-25 75.00 1
C5 GHAIR-25 50.00 25.0 45.00 25.00 GEAIR-25 75.00 1
C5 GHAIL-40 50.00 40.0 60.00 25.00 GEAIL-40 90.00 1
C5 GHAIR-40 50.00 40.0 60.00 25.00 GEAIR-40 90.00 1
C6 GHAIL-25 63.00 25.0 47.00 31.50 GEAIL-25 85.00 1
C6 GHAIR-25 63.00 25.0 47.00 31.50 GEAIR-25 85.00 1
C6 GHAIL-40 63.00 40.0 62.00 31.50 GAIL-40 100.00 1
C6 GHAIR-40 63.00 40.0 62.00 31.50 GAIR-40 100.00 1

Данные параметров DMIN, CDX, LF приведены в адаптерах GAIR, GEAIR

(1) 1 - Паз для чипа данных, 0 - Без паза для чипа данных

Рекомендуемый инструмент см. на страницах: GAIR/L (389) • GEAIR/L (383)

Запасные части

Обозначение Компоненты
C3 GHAIR-20 SR 76-2057 • T-8/5
C4 GHAIR-20 SR 76-2057 • T-8/5
C4 GHAIR-25 SR 16-236 P • T-15/5
C4 GHAIR/L-32 SR 16-236 P • T-15/5
C5 GHAIR-20 SR 76-2057 • T-8/5
C5 GHAIR-25 SR 16-236 P • T-15/5
C5 GHAIR/L-40 SR 16-212 • T-20/5 • SR 14-519
C6 GHAIR-25 SR 16-236 P • T-15/5
C6 GHAIR/L-40 SR 16-212 • T-20/5 • SR 14-519
