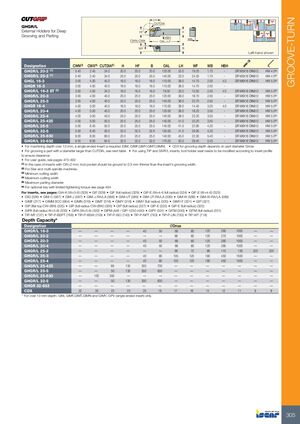

GROOVE-TURN

GHGR/L

Наружные державки для глубокого нарезания канавок и отрезки

Обозначение CWN(3) CWX(4) CUTDIA(5) H HF B OAL LH WF WB HBH Крепеж Ключ
GHGR/L 20-2 (1) 0.40 2.40 34.0 20.0 20.0 20.0 120.00 33.0 19.20 1.70 — SR M5X16 DIN912 HW 4.0(a)
GHGR/L 25-2 (1) 0.40 2.40 34.0 25.0 25.0 25.0 140.00 33.0 24.20 1.70 — SR M5X16 DIN912 HW 4.0(a)
GHGL 16-3 3.00 4.00 40.0 16.0 16.0 16.0 110.00 36.0 14.70 2.50 4.0 SR M6X16 DIN912 HW 5.0(a)
GHGR 16-3 3.00 4.00 40.0 16.0 16.0 16.0 110.00 36.0 14.70 2.50 — — —
GHGR/L 16-3 ST (2) 3.00 4.00 34.0 16.0 16.0 16.0 78.00 33.0 15.00 2.40 4.0 SR M6X16 DIN912 HW 5.0(a)
GHGR/L 20-3 3.00 4.00 40.0 20.0 20.0 20.0 120.00 36.0 18.70 2.50 — SR M6X16 DIN912 HW 5.0(a)
GHGR/L 25-3 3.00 4.00 40.0 25.0 25.0 25.0 140.00 36.0 23.70 2.50 — SR M6X16 DIN912 HW 5.0(a)
GHGR 16-4 4.00 5.00 40.0 16.0 16.0 16.0 110.00 36.0 14.40 3.20 4.0 SR M6X16 DIN912 HW 5.0(a)
GHGR/L 20-4 4.00 5.00 40.0 20.0 20.0 20.0 120.00 36.0 18.20 3.50 — SR M6X16 DIN912 HW 5.0(a)
GHGR/L 25-4 4.00 5.00 40.0 25.0 25.0 25.0 140.00 36.0 23.20 3.50 — SR M6X16 DIN912 HW 5.0(a)
GHGR/L 25-425 4.00 5.00 50.0 25.0 25.0 25.0 140.00 41.0 23.20 3.50 — SR M6X16 DIN912 HW 5.0(a)
GHGR/L 25-5 5.00 6.40 50.0 25.0 25.0 25.0 140.00 41.0 22.90 4.20 — SR M6X16 DIN912 HW 5.0(a)
GHGR/L 32-5 5.00 6.40 50.0 32.0 32.0 32.0 150.00 41.0 29.90 4.20 — SR M6X16 DIN912 HW 5.0(a)
GHGR/L 25-630 6.00 8.00 60.0 25.0 25.0 25.0 140.00 45.0 22.30 5.40 — SR M6X16 DIN912 HW 5.0(a)
GHGR/L 32-632 6.00 8.00 64.0 32.0 32.0 32.0 170.00 50.0 29.40 5.40 — SR M6X16 DIN912 HW 5.0(a)

(1) При нарезании канавок глубиной более 13 мм требуется односторонняя пластина (GIM, GIMF, GIMY, GIMT, GIMN)
(2) Для автоматов и многошпиндельных станков
(3) Минимальная ширина резания
(4) Максимальная ширина резания
(5) Максимальный диаметр отрезки
(a) Для опционального ключа с ограниченным моментом затяжки см. стр. 484

Примечание: для обработки глубиной более 13 мм требуется односторонняя пластина (GIM, GIMF, GIMY, GIMT, GIMN). Максимальная глубина резания при нарезании канавок зависит от диаметра обрабатываемой детали Dmax. При нарезании канавок на детали диаметром, превышающим CUTDIA, см. следующую таблицу. При использовании пластин TIP и GIVR/L посадочное место державки должно быть доработано в соответствии с профилем пластины для обеспечения необходимого зазора. Руководство пользователя см. на стр. 475–492.

Максимальная глубина резания

Обозначение Ø Dmax
GHGR/L 16-3 — — — — 40 50 68 80 120 290 1000 — —
GHGR/L 20-2 — — — — — — 66 80 120 270 1000 — —
GHGR/L 20-3 — — — — 40 50 68 80 120 290 1000 — —
GHGR/L 20-4 — — — — 40 50 68 80 120 290 1000 — —
GHGR/L 25-2 — — — — — — 66 72 86 110 130 220 320
GHGR/L 25-3 — — — — 40 80 105 120 190 450 1500 — —
GHGR/L 25-4 — — — — 40 80 105 120 190 450 1500 — —
GHGR/L 25-425 — — 99 135 350 700 — — — — — — —
GHGR/L 25-5 — — 50 130 300 600 — — — — — — —
GHGR/L 25-630 — 100 350 — — — — — — — — — —
GHGR/L 32-5 — — 50 130 300 600 — — — — — — —
GHGR 32-632 — — — — — — — — — — — — —

* Для глубины более 13 мм: только односторонние пластины GIM, GIMF, GIMT, GIMN и GIMY, GPV
