Державки с быстрой сменой

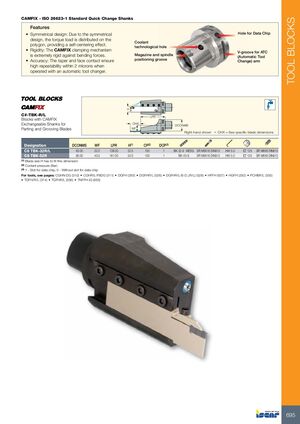

Быстросменные кони CAMFIX — стандарт ISO 26623-1. Резцы для отрезки и нарезания канавок

C#-TBU. Державки с коническим быстросменным конусом CAMFIX для резцов отрезки и нарезания канавок

Обозначение DCONMS (мм) WF (мм) LF (мм) H (мм) DCP
C4 TBU-32R/L 40.00 21.0 60.00 32.0 1
C5 TBU-32R 50.00 30.0 64.00 32.0 1

(1) 1 — Паз для информационного чипа, 0 — Без паза для информационного чипа

Совместимые инструменты: CGHN-S (309) • TGHN-S (298)

C#-MAHDR-45. Державки с быстросменным конусом CAMFIX для резцов отрезки, нарезания канавок, точения и торцевого точения с адаптерами

Обозначение DCONMS (мм) LPR (мм) L1 (мм) LB (мм) LF (мм) BD (мм) CP (Бар) DCP
C8 MAHDR-45 80.00 130.00 91.9 — 89.0 80.00 100 1
C6 MAHDR-45 63.00 130.00 91.9 105.78 89.0 75.00 100 1

• Для станков типа «токарно-фрезерные»

(1) Давление охлаждающей жидкости (Бар)

(2) 1 — Паз для информационного чипа, 0 — Без паза для информационного чипа

Совместимые инструменты: CGPAD (308) • DGAD-B-D (538) • DGAD/HGAD (537) • HFPAD-3 (643) • HFPAD-4 (643) • HFPAD-5 (644) • HFPAD-6 (644) • HGPAD (291) • PCADR/L (353) • SCLCR-PAD (71) • SDJCR-PAD (78) • SVJCR-PAD (88) • SWAPR-PAD (96) • TGAD (560) • TGPAD (297)

Запасные части

Обозначение Деталь 1 Деталь 2 Деталь 3 Деталь 4 Деталь 5 Деталь 6 Деталь 7
C8 MAHDR-45 SR M5-04451 T-20/5 SR 14-519(a) SR M6X20-XT(b) HW 5.0 SR M6X6DIN551 14H/22H(c) SR M8X6 DIN913
C6 MAHDR-45 SR M5-04451 T-20/5 SR 14-519(a) SR M6X20DIN7984 HW 4.0 SR M6X6DIN551 14H/22H(c) SR M5X4 DIN913

(a) Для адаптеров DGAD, HGAD и PCADR/L; поставляются в прилагаемом полиэтиленовом пакете

(b) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD; поставляются с инструментами

(c) Используется для предотвращения стружки от попадания в верхнее отверстие крепёжного винта
