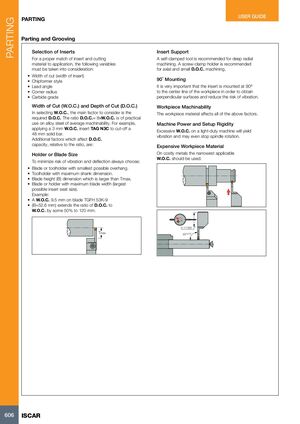

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОТРЕЗКА

Отрезка и канавление

Выбор пластин

Для правильного подбора пластины и материала режущего инструмента к применению необходимо учитывать следующие переменные:

• Ширина резания (ширина пластины)
• Стиль формообразователя стружки
• Угол подъема
• Радиус скругления
• Марка твёрдого сплава

Ширина резания (W.O.C.) и глубина резания (D.O.C.)

При выборе W.O.C. основным фактором является требуемая D.O.C. Практически полезным является соотношение D.O.C.≈ 8xW.O.C. для легированной стали среднестойкости. Например, применение пластины TAG N3C шириной 3 мм для отрезки сплошного стержня диаметром 48 мм.

Дополнительные факторы, влияющие на возможность D.O.C.:

• Размер державки или лезвия
• Чтобы минимизировать риск вибрации и прогиба, всегда выбирайте:
  • Лезвие или державку с минимально возможным вылетом
  • Державку с максимальным размером хвостовика
  • Высоту лезвия (B), превышающую Tmax
  • Лезвие или державку с максимальной шириной лезвия (наибольший размер гнезда пластины)

Пример: W.O.C. 9,5 мм на лезвии TGFH 53K-9 (B=52,6 мм) расширяет соотношение D.O.C. к W.O.C. примерно на 50% до 120 мм.

Поддержка пластины

Для глубокого радиального резания рекомендуется самозажимной инструмент. Для аксиального и малого D.O.C. резания рекомендуется винтовой зажим державки.

Крепление под углом 90°

Очень важно, чтобы пластина была установлена под углом 90° к центровой оси заготовки, чтобы получить перпендикулярные поверхности и снизить риск вибрации.

Обрабатываемость материала заготовки

Материал заготовки влияет на все вышеперечисленные факторы.

Мощность станка и жёсткость установки

Избыточный W.O.C. на лёгком станке приведёт к вибрации и может даже остановить вращение шпинделя.

Дорогостоящий материал заготовки

На дорогостоящих металлах следует использовать минимально возможный W.O.C.
