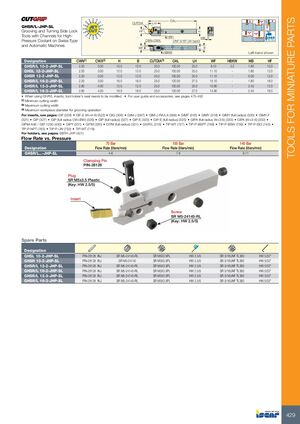

ИНСТРУМЕНТЫ ДЛЯ МИНИАТЮРНЫХ ДЕТАЛЕЙ

GHSR/L-JHP-SL

Инструменты для нарезания канавок и обработки с боковым замком и каналами для подачи высокого давления на швейцарских и автоматических станках

Обозначение CWN(1) CWX(2) H B CUTDIA(3) OAL LH WF HBKW WB HF
GHSR/L 10-2-JHP-SL 2.20 3.00 10.0 10.0 20.0 100.00 25.0 9.10 2.2 1.80 10.0
GHSL 12-2-JHP-SL 2.20 3.00 12.0 12.0 25.0 100.00 25.0 11.10 — 1.80 12.0
GHSR 12-2-JHP-SL 2.20 3.00 12.0 12.0 25.0 100.00 25.0 11.10 — 0.00 12.0
GHSR/L 16-2-JHP-SL 2.20 3.00 16.0 16.0 25.0 120.00 27.0 15.10 — 1.80 16.0
GHSR/L 12-3-JHP-SL 2.80 4.00 12.0 12.0 25.0 100.00 25.0 10.80 — 2.40 12.0
GHSR/L 16-3-JHP-SL 2.80 4.00 16.0 16.0 25.0 120.00 27.0 14.80 — 2.40 16.0
  • При использовании пластин GIVR/L необходимо модифицировать посадочное место державки
  • Руководство пользователя и принадлежности см. страницы 475-492
  • (1) Минимальная ширина резания
  • (2) Максимальная ширина резания
  • (3) Максимальный диаметр заготовки для операции нарезания канавок

Пластины см. страницы: GIF (328) • GIF-E (W=4-6) (322) • GIG (326) • GIM-J (587) • GIM-J-RA/LA (588) • GIMT (316) • GIMY (318) • GIMY (полный радиус) (320) • GIMY-F (321) • GIP (327) • GIP (полный радиус CW<BW) (326) • GIP (полный радиус) (327) • GIP-E (323) • GIP-E (полный радиус) (325) • GIPA (полный радиус W=3-6) (333) • GIPA (W=3-6) (332) • GIPM-A46 / GIP-1250 (430) • GIPY (331) • GITM (330) • GITM (полный радиус) (331) • GIVR/L (316) • TIP-MT (727) • TIP-P-BSPT (768) • TIP-P-BSW (759) • TIP-P-ISO (743) • TIP-P-NPT (763) • TIP-P-UN (753) • TIP-WT (718)

Державки см. страницы: SBTH-JHP (421)

Расход жидкости в зависимости от давления

Обозначение 70 бар (л/мин) 100 бар (л/мин) 140 бар (л/мин)
GHSR/L...-JHP-SL 4-6 7-9 9-11

Запасные части

Обозначение Штифт зажима PIN-28128 Винт SR M5-24145-RL Пробка SR M5x3.5 пластиковая Шпонка HW 2.5/5 Винт SR 5/16UNF TL360 Шпонка HW 5/32"
GHSL 10-2-JHP-SL PIN-28128 INJ SR M5-24145-RL SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32"
GHSR 10-2-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32"
GHSR/L 12-2-JHP-SL PIN-28128 INJ SR M5-24145-RL SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32"
GHSR/L 16-2-JHP-SL PIN-28128 INJ SR M5-24145-RL SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32"
GHSR/L 12-3-JHP-SL PIN-28128 INJ SR M5-24145-RL SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32"
GHSR/L 16-3-JHP-SL PIN-28128 INJ SR M5-24145-RL SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32"
