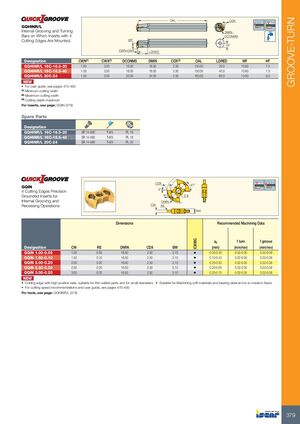

GROOVE-TURN

GQHINR/L

Резцовые державки для внутренней обработки канавок и точения, на которые устанавливаются пластины с 4 режущими кромками

Обозначение CWN
(1)		 CWX
(2)		 DCONMS DMIN CDX
(3)		 OAL LDRED WF HF
GQHINR/L 16C-16.5-20 1.00 3.00 16.00 16.50 2.50 130.00 20.0 10.60 7.5
GQHINR/L 16C-16.5-40 1.00 3.00 16.00 16.50 2.50 150.00 40.0 10.60 7.5
GQHINR/L 20C-24 1.00 3.00 20.00 24.00 2.50 160.00 60.0 13.00 9.0

НОВОЕ

Руководство пользователя см. на страницах 475–492

(1) Минимальная ширина канавки

(2) Максимальная ширина канавки

(3) Максимальная глубина резания

Пластины см. на странице: GQIN (379)

Запасные части

Обозначение Компоненты
GQHINR/L 16C-16.5-20 SR 14-560 T-8/5 PL 16
GQHINR/L 16C-16.5-40 SR 14-560 T-8/5 PL 16
GQHINR/L 20C-24 SR 14-560 T-8/5 PL 20

GQIN

Сменные пластины с 4 режущими кромками, прецизионно заточённые для внутренней обработки канавок и вспомогательных операций

Обозначение CW RE DMIN CDX BW IC808G ap
(мм)		 Подача точение
(мм/об)		 Подача канавка
(мм/об)
GQIN 1.00-0.05 1.00 0.05 16.50 2.50 3.10 • 0.05–0.30 0.02–0.05 0.02–0.06
GQIN 1.50-0.10 1.50 0.10 16.50 2.50 3.10 • 0.10–0.40 0.02–0.05 0.02–0.06
GQIN 2.00-0.20 2.00 0.20 16.50 2.50 3.10 • 0.20–0.50 0.02–0.05 0.02–0.06
GQIN 2.50-0.20 2.50 0.20 16.50 2.50 3.10 • 0.20–0.65 0.02–0.05 0.02–0.06
GQIN 3.00-0.20 3.00 0.20 16.50 2.50 3.10 • 0.20–0.75 0.02–0.05 0.02–0.06

НОВОЕ

  • Режущая кромка с высоким положительным передним углом, подходит для деталей с тонкими стенками и малых диаметров
  • Подходит для обработки мягких материалов и подшипниковой стали при низких и средних подачах

Рекомендации по скорости резания и руководство пользователя см. на страницах 475–492

Державки см. на странице: GQHINR/L (379)
