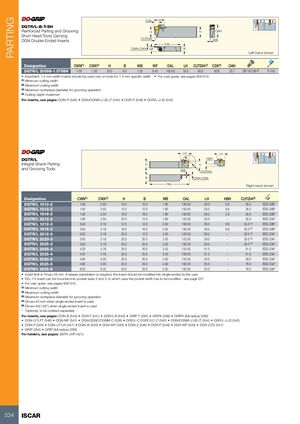

Токарные инструменты Iscar (часть 1) 2026 - страница 536

Предыдущая страница Следующая страница

Навигация

DGTR/L-B-T-SH

Усиленные державки для продольного разрезания и нарезания канавок с короткой головкой, несущие двусторонние пластины DGN

Обозначение CWN(1) CWX(2) H B WB WF OAL LH CUTDIA(3) CDX(4) OAH Пластина
DGTR/L 2009B-1.5T9SH 1.00 1.50 20.0 9.0 1.20 8.40 100.00 19.0 95.0 9.00 23.7 SR 16-236 P T-15/5
  • Важно: пластины шириной 1.4 мм следует использовать только на инструментах для конкретной ширины 1.4 мм
  • Руководство пользователя см. на страницах 606-615

(1) Минимальная ширина резания
(2) Максимальная ширина резания
(3) Максимальный диаметр детали для операции нарезания канавок
(4) Максимальная глубина резания

Пластины см. на страницах: DGN-P (548) • DGN/DGNM-J/JS/JT (544) • DGR-P (548) • DGR/L-J/JS (545)

DGTR/L

Державки с интегральным хвостовиком для продольного разрезания и нарезания канавок

Обозначение CWN(1) CWX(2) H B WB OAL LH HBH CUTDIA(3) Пластина
DGTR/L 1010-2 1.90 2.50 10.0 10.0 1.80 150.00 29.0 6.6 35.0 EDG 33B*
DGTR/L 1212-2 1.90 2.50 12.0 12.0 1.80 150.00 29.0 6.6 35.0 EDG 33B*
DGTR/L 1616-2 1.90 2.50 16.0 16.0 1.80 150.00 29.0 2.6 35.0 EDG 33B*
DGTR/L 2012-2 1.90 2.50 20.0 12.0 1.80 125.00 29.0 — 35.0 EDG 33A*
DGTR/L 1212-3 3.00 3.18 12.0 12.0 2.50 150.00 29.0 6.6 35.0 (4) EDG 33B*
DGTR/L 1616-3 3.00 3.18 16.0 16.0 2.50 150.00 29.0 6.6 35.0 (5) EDG 33B*
DGTR/L 2012-3 3.00 3.18 20.0 12.0 2.50 125.00 29.0 — 35.0 (4) EDG 33A*
DGTR/L 2020-3 3.00 3.18 20.0 20.0 2.50 125.00 29.0 — 35.0 (4) EDG 33A*
DGTR/L 2525-3 3.00 3.18 25.0 25.0 2.50 150.00 29.0 — 35.0 (4) EDG 33A*
DGTR/L 2020-4 4.00 4.76 20.0 20.0 3.40 125.00 31.0 — 51.0 EDG 33A*
DGTR/L 2525-4 4.00 4.76 25.0 25.0 3.40 150.00 31.0 — 51.0 EDG 33A*
DGTR/L 2020-5 4.80 5.00 20.0 20.0 4.00 125.00 33.0 — 59.0 EDG 33A*
DGTR/L 2525-5 4.80 5.00 25.0 25.0 4.00 150.00 33.0 — 76.0 EDG 33A*
DGTR/L 2525-6 6.00 6.35 25.0 25.0 5.30 150.00 33.0 — 76.0 EDG 33A*
  • Ограничение глубины проникания пластины: Tmax = 18 мм. Если требуется более глубокое проникание, пластина должна быть переделана в одностороннюю пользователем
  • Пластина DG…1.0 может быть установлена в карманы размеров 2 и 3, в этом случае ширина кармана должна быть модифицирована — см. страницу 537
  • Руководство пользователя см. на страницах 606-615

(1) Минимальная ширина резания
(2) Максимальная ширина резания
(3) Максимальный диаметр детали для операции нарезания канавок
(4) Dmax = 43 мм при использовании односторонней пластины
(5) Dmax = 43 мм при использовании односторонней пластины

* Опционально, заказывается отдельно

Пластины см. на страницах: DGN-B (542) • DGN-T (541) • DGR/L-B (542) • GRIP-T (295) • GRIPA (296) • GRIPA (полный радиус) (296) • DGN-LF/LFT (546) • DGN-MF (541) • DGN/DGNC/DGNM-C (539) • DGR/L-C DGRC/LC-C (540) • DGN/DGNM-J/JS/JT (544) • DGR/L-J/JS (545) • DGN-P (548) • DGN-UT/UA (547) • DGN-W (540) • DGN-WP (549) • DGN-Z (546) • DGR-P (548) • DGR-WP (549) • DGR-Z/ZS (547) • GRIP (294) • GRIP (полный радиус) (295)

Державки см. на страницах: SBTH-JHP (421)
