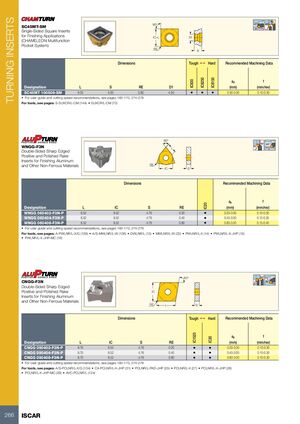

Токарные инструменты Iscar (часть 1) 2026 - страница 268

Предыдущая страница Следующая страница

Навигация

ПЛАСТИНЫ ДЛЯ ТОЧЕНИЯ

SC45MT-SM

Односторонние квадратные пластины для финишных операций (система многофункциональных карманов CHAMELEON)

Обозначение L S RE D1 Класс твёрдого сплава (вязкий/твёрдый) Глубина резания ap (мм) Подача f (мм/об)
SC45MT 100508-SM 9.53 5.00 0.80 4.50 IC830, IC8250, IC8150 0.50–3.00 0.10–0.30

• Рекомендации по скорости резания см. на страницах 160–170, 274–278
Инструменты см. на страницах: S-SUXCR/L-CM (144) • SUXCR/L-CM (70)

WNGG-F3N

Двусторонние пластины с острыми кромками, положительностью и полированным передним углом для финишной обработки алюминия и других цветных металлов

Обозначение L IC S RE Класс твёрдого сплава Глубина резания ap (мм) Подача f (мм/об)
WNGG 060402-F3N-P 6.52 9.52 4.76 0.20 IC20 0.20–3.00 0.10–0.30
WNGG 060404-F3N-P 6.52 9.52 4.76 0.40 IC20 0.40–3.00 0.12–0.35
WNGG 060408-F3N-P 6.52 9.52 4.76 0.80 IC20 0.80–3.00 0.15–0.40

• Рекомендации по скорости резания см. на страницах 160–170, 274–278
Инструменты см. на страницах: A-PWLNR/L-X/G (138) • A/S-MWLNR/L-W (136) • DWLNR/L (13) • MWLNR/L-W (22) • PWLNR/L-X (14) • PWLNR/L-X-JHP (15) • PWLNR/L-X-JHP-MC (16)

CNGG-F3N

Двусторонние пластины с острыми кромками, положительностью и полированным передним углом для финишной обработки алюминия и других цветных металлов

Обозначение L IC S RE Класс твёрдого сплава (вязкий/твёрдый) Глубина резания ap (мм) Подача f (мм/об)
CNGG 090402-F3N-P 9.70 9.52 4.76 0.20 IC1520, IC20 0.30–3.00 0.10–0.30
CNGG 090404-F3N-P 9.70 9.52 4.76 0.40 IC1520, IC20 0.40–3.00 0.10–0.30
CNGG 090408-F3N-P 9.70 9.52 4.76 0.80 IC1520, IC20 0.80–3.00 0.10–0.30

• Рекомендации по скорости резания см. на страницах 160–170, 274–278
Инструменты см. на страницах: A/S-PCLNR/L-X/G (134) • C#-PCLNR/L-X-JHP (31) • PCLNR/L-PAD-JHP (25) • PCLNR/L-X (27) • PCLNR/L-X-JHP (28) • PCLNR/L-X-JHP-MC (29) • AVC-PCLNR/L (124)
