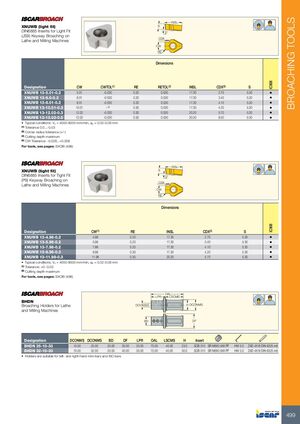

XNUWB (лёгкий натяг)

Пластины DIN6885 для протягивания шпоночных пазов с лёгким натягом (JS9) на токарном станке и фрезерном станке

Обозначение CW CWTOL(1) RE RETOL(2) INSL CDX(3) S IC908
XNUWB 13-5.01-0.2 5.01 -0.030 0.20 0.030 17.30 2.70 5.30 •
XNUWB 13-6.0-0.2 6.01 -0.030 0.20 0.030 17.30 3.40 5.30 •
XNUWB 13-8.01-0.2 8.01 -0.030 0.20 0.030 17.30 4.10 5.30 •
XNUWB 13-10.01-0.3 10.01 - (4) 0.30 0.030 17.30 4.20 5.30 •
XNUWB 13-12.02-0.3 12.02 -0.030 0.30 0.030 20.20 5.70 5.30 •
XNUWB 13-12.02-0.5 12.02 -0.030 0.50 0.050 20.20 8.50 5.30 •

• Типичные условия: Vc = 4000–8000 мм/мин, ap = 0,02–0,08 мм
(1) Допуск 0,0…–0,03
(2) Допуск на радиус угла (±)
(3) Максимальная глубина резания
(4) Допуск на CW: –0,028…+0,008

Для державок см. страницы: SXCIB (500)

XNUWB (плотный натяг)

Пластины DIN6885 для протягивания шпоночных пазов с плотным натягом (P9) на токарном станке и фрезерном станке

Обозначение CW(1) RE INSL CDX(2) S IC908
XNUWB 13-4.98-0.2 4.98 0.20 17.30 2.70 5.30 •
XNUWB 13-5.98-0.2 5.98 0.20 17.30 3.40 5.30 •
XNUWB 13-7.98-0.2 7.98 0.20 17.30 4.10 5.30 •
XNUWB 13-9.98-0.3 9.98 0.30 17.30 4.20 5.30 •
XNUWB 13-11.98-0.3 11.98 0.30 20.20 5.70 5.30 •

• Типичные условия: Vc = 4000–8000 мм/мин, ap = 0,02–0,08 мм
(1) Допуск: +0 –0,03
(2) Максимальная глубина резания

Для державок см. страницы: SXCIB (500)

BHDN

Державки протяжки для станков и фрезерных станков

Обозначение DCONWS DCONMS BD DF LPR OAL LSCMS H Пластина
BHDN 25-10-33 10.00 25.00 20.00 33.00 33.00 73.00 40.00 23.0 SCB 010 SR M6X0.5X6 PF | HW 3.0 | ZAD 4X18 DIN 6325 m6
BHDN 32-10-33 10.00 32.00 20.00 40.00 33.00 73.00 40.00 30.0 SCB 010 SR M6X0.5X6 PF | HW 3.0 | ZAD 4X18 DIN 6325 m6

• Державки пригодны для левых и правых мини-брусков и ISO брусков
