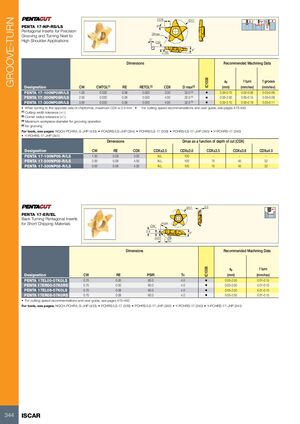

GROOVE-TURN CDX Ø17 PENTA 17-NP-RS/LS 9° Pentagonal Inserts for Precision Dmax Grooving and Turning Next to High Shoulder Applications 7° CW 4° RE Dimensions Recommended Machining Data IC1008 ap f turn f groove Designation CW CWTOL(1) RE RETOL(2) CDX D max(3) (mm) (mm/rev) (mm/rev) PENTA 17-100NP08R/LS 1.00 0.020 0.08 0.020 3.00 32.0 (4) • 0.05-0.70 0.02-0.06 0.03-0.06 PENTA 17-200NP08R/LS 2.00 0.020 0.08 0.020 4.00 32.0 (4) • 0.05-2.50 0.05-0.15 0.05-0.09 PENTA 17-300NP08R/LS 3.00 0.020 0.08 0.020 4.00 32.0 (4) • 0.05-3.10 0.05-0.19 0.05-0.11 • When turning to the opposite side of chipformer, maximum CDX is 0.5 mm • For cutting speed recommendations and user guide, see pages 475-492 (1) Cutting width tolerance (+/-) (2) Corner radius tolerance (+/-) (3) Maximum workpiece diameter for grooving operation (4) for grooving For tools, see pages: NQCH-PCHR/L-S-JHP (433) • PCADRS/LS-JHP (354) • PCHRS/LS-17 (339) • PCHRS/LS-17-JHP (340) • Y-PCHRS-17 (340) • Y-PCHRS-17-JHP (341) Dimensions Dmax as a function of depth of cut (CDX) Designation CW RE CDX CDX≤2.5 CDX≤3.0 CDX≤3.5 CDX≤3.8 CDX≤4.0 PENTA 17-100NP08-R/LS 1�00 0�08 3�00 N�L� 100 - - - PENTA 17-200NP08-R/LS 2�00 0�08 4�00 N�L� 100 75 45 32 PENTA 17-300NP08-R/LS 3�00 0�08 4�00 N�L� 100 75 45 32 Ø17 3.5 PENTA 17-ER/EL Back Turning Pentagonal Inserts for Short Chipping Materials PSIR CW 2.4 4° 0.2 RE TC Dimensions Recommended Machining Data ap f turn IC1008 Designation CW RE PSIR Tc (mm) (mm/rev) PENTA 17EL00-07K0LS 0.70 0.00 60.0 4.0 • 0.05-2.50 0.01-0.15 PENTA 17ER00-07K0RS 0.70 0.00 60.0 4.0 • 0.05-2.50 0.01-0.15 PENTA 17EL08-07K0LS 0.70 0.08 60.0 4.0 • 0.05-2.50 0.01-0.15 PENTA 17ER08-07K0RS 0.70 0.08 60.0 4.0 • 0.05-2.50 0.01-0.15 • For cutting speed recommendations and user guide, see pages 475-492 For tools, see pages: NQCH-PCHR/L-S-JHP (433) • PCHRS/LS-17 (339) • PCHRS/LS-17-JHP (340) • Y-PCHRS-17 (340) • Y-PCHRS-17-JHP (341) 344 ISCAR
