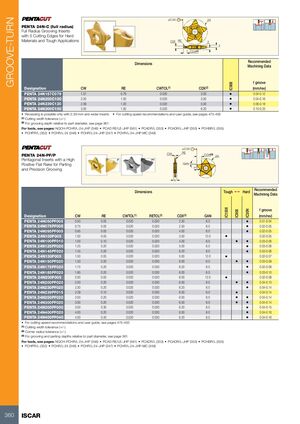

GROOVE-TURN

PENTA 24N-C (полный радиус)

Пластины с полным радиусом для нарезки канавок с 5 режущими кромками для твердых материалов и сложных операций

Обозначение CW RE CWTOL(1) CDX(2) IC908 f канавки (мм/об)
PENTA 24N157C079 1.57 0.79 0.020 3.00 • 0.04-0.12
PENTA 24N200C100 2.00 1.00 0.020 3.00 • 0.04-0.16
PENTA 24N239C120 2.39 1.20 0.020 5.00 • 0.06-0.18
PENTA 24N300C150 3.00 1.50 0.020 6.20 • 0.10-0.25
  • Зенкование возможно только для пластин шириной 2.39 мм и более
  • Рекомендации по скорости резания и руководство пользователя см. на страницах 475-492

(1) Допуск на ширину режущей кромки (+/-)
(2) По глубине нарезки канавок относительно диаметра детали см. страницу 361

Державки см. на страницах: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)

PENTA 24N-PF/P

Пятиугольные пластины с высоким положительным плоским углом переднего угла для отрезки и прецизионной нарезки канавок

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) GAN IC1008 IC30N IC908 f канавки (мм/об)
PENTA 24N050PF005 0.50 0.05 0.020 0.020 2.50 6.0 • 0.01-0.04
PENTA 24N075PF005 0.75 0.05 0.020 0.020 2.50 6.0 • 0.02-0.05
PENTA 24N095PF005 0.95 0.05 0.020 0.020 4.00 6.0 • 0.02-0.05
PENTA 24N100P005 1.00 0.05 0.020 0.020 3.50 12.0 • 0.02-0.05
PENTA 24N100PF010 1.00 0.10 0.020 0.020 4.00 6.0 • • 0.03-0.06
PENTA 24N125PF020 1.25 0.20 0.020 0.020 5.00 6.0 • 0.03-0.06
PENTA 24N145PF020 1.45 0.20 0.020 0.020 6.20 6.0 • 0.03-0.06
PENTA 24N150P005 1.50 0.05 0.020 0.020 5.00 12.0 • 0.02-0.07
PENTA 24N150PF020 1.50 0.20 0.020 0.030 6.00 6.0 • • 0.03-0.09
PENTA 24N175PF020 1.75 0.20 0.020 0.030 6.20 6.0 • 0.02-0.08
PENTA 24N185PF020 1.85 0.20 0.020 0.030 6.00 6.0 • 0.03-0.10
PENTA 24N200P005 2.00 0.05 0.020 0.020 6.00 12.0 • 0.02-0.08
PENTA 24N200PF020 2.00 0.20 0.020 0.030 6.50 6.0 • • 0.04-0.10
PENTA 24N230PF020 2.30 0.20 0.020 0.030 6.20 6.0 • 0.04-0.14
PENTA 24N239PF015 2.39 0.15 0.020 0.030 6.50 6.0 • 0.04-0.14
PENTA 24N250PF020 2.50 0.20 0.020 0.030 6.50 6.0 • • 0.04-0.14
PENTA 24N300PF020 3.00 0.20 0.020 0.030 6.50 6.0 • • 0.04-0.14
PENTA 24N300PF030 3.00 0.30 0.020 0.030 6.20 6.0 • 0.04-0.15
PENTA 24N400PF020 4.00 0.20 0.020 0.030 6.50 6.0 • 0.04-0.16
PENTA 24N400PF040 4.00 0.40 0.020 0.030 6.20 6.0 • 0.04-0.16
  • Рекомендации по скорости резания и руководство пользователя см. на страницах 475-492

(1) Допуск на ширину режущей кромки (+/-)
(2) Допуск на радиус при вершине (+/-)
(3) По глубине нарезки канавок и отрезки относительно диаметра детали см. страницу 361

Державки см. на страницах: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)
