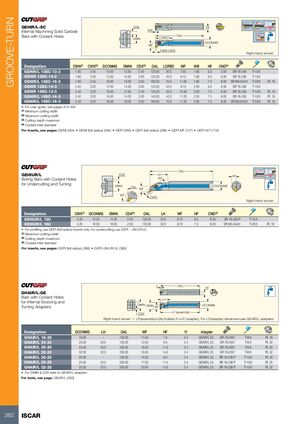

GROOVE-TURN

GEHIR/L-SC

Расточные державки из твёрдого сплава с подводом СОЖ

Обозначение CWN
(1)		 CWX
(2)		 DCONMS DMIN CDX
(3)		 OAL LDRED WF WB HF CND
(4)		 Запасные части
GEHIR/L 10SC-13-2 1.90 2.40 10.00 12.50 2.40 125.00 30.0 7.50 1.60 5.0 3.50 SR 16-236 T-15/5
GEHIR 12SC-14-2 1.90 2.40 12.00 14.00 2.60 125.00 40.0 9.10 1.60 6.0 6.00 SR 16-236 T-15/5
GEHIR/L 16SC-16-2 1.90 2.40 16.00 16.00 3.00 160.00 70.0 11.00 1.60 7.5 8.00 SR M5-04451 T-20/5 PL 16
GEHIR 12SC-14-3 2.40 3.20 12.00 14.00 2.60 125.00 40.0 9.10 2.00 6.0 6.00 SR 16-236 T-15/5
GEHIR 16SC-13-3 2.40 3.20 16.00 12.50 2.40 125.00 35.0 10.50 2.00 7.5 8.00 SR 16-236 T-15/5 PL 16
GEHIR/L 16SC-14-3 2.40 3.20 16.00 14.00 2.60 140.00 40.0 11.00 2.00 7.5 8.00 SR 16-236 T-15/5 PL 16
GEHIR/L 16SC-16-3 2.40 3.20 16.00 16.00 3.00 160.00 70.0 11.00 2.00 7.5 8.00 SR M5-04451 T-20/5 PL 16

Руководство пользователя см. на страницах 475–492

(1) Минимальная ширина канавки

(2) Максимальная ширина канавки

(3) Максимальная глубина резания

(4) Диаметр входа СОЖ

Пластины см. на страницах: GEMI (384) • GEMI (full radius) (384) • GEPI (385) • GEPI (full radius) (386) • GEPI-MT (727) • GEPI-WT (718)

GEHIUR/L

Расточные державки с подводом СОЖ для подрезки и внутреннего точения

Обозначение CWX
(1)		 DCONMS DMIN CDX
(2)		 OAL LH WF HF CND
(3)		 Запасные части
GEHIUR/L 12U 3.20 12.00 14.00 2.00 125.00 20.0 8.70 6.0 6.00 SR 16-236 P T-15/5
GEHIUR/L 16U 3.20 16.00 16.00 2.00 125.00 32.0 9.70 7.5 8.00 SR M5-04451 T-20/5 PL 16

Для профилирования используйте только пластины GEPI (full radius), для подрезки используйте GEPI - UN/UR/UL

(1) Максимальная ширина канавки

(2) Максимальная глубина резания

(3) Диаметр входа СОЖ

Пластины см. на страницах: GEPI (full radius) (386) • GEPI-UN/UR/UL (386)

GHAIR/L-GE

Державки с подводом СОЖ для внутренней обработки канавок и адаптеры точения

Обозначение DCONMS LH OAL WF HF f1 Адаптер Запасные части
GHAIR/L 16-20 16.00 — 150.00 11.50 7.5 2.4 GEAIR/L 20.. SR 76-2057 T-8/5 PL 16
GHAIR/L 20-20 20.00 20.0 150.00 13.50 9.0 2.4 GEAIR/L 20.. SR 76-2057 T-8/5 PL 20
GHAIR/L 25-20 25.00 25.0 200.00 16.00 11.5 2.4 GEAIR/L 20.. SR 76-2057 T-8/5 PL 25
GHAIR/L 32-20 32.00 32.0 200.00 19.50 14.5 2.4 GEAIR/L 20.. SR 76-2057 T-8/5 PL 32
GHAIR/L 20-25 20.00 — 150.00 14.50 9.0 2.4 GEAIR/L 25.. SR 16-236 P T-15/5 PL 20
GHAIR/L 25-25 25.00 25.0 200.00 17.00 11.5 2.4 GEAIR/L 25.. SR 16-236 P T-15/5 PL 25
GHAIR/L 32-25 32.00 32.0 200.00 20.50 14.5 2.4 GEAIR/L 25.. SR 16-236 P T-15/5 PL 32

Для DMIN и CDX см. адаптеры GEAIR/L

Державки см. на странице: GEAIR/L (383)
