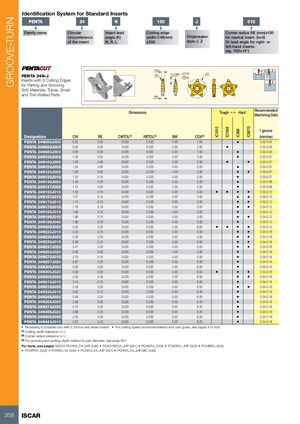

GROOVE-TURN

Система обозначения стандартных пластин

PENTA 24 N 150 J 010
Семейство пластины Окружность пластины (Ø) Угол отрезки (K): N, R, L Ширина режущей кромки CW (мм) x 100 Стиль ломателя стружки: J, Z Радиус при вершине RE (мм) x 100 для нейтральной пластины (K=0) или угол отрезки для право- или левосторонних пластин (например, 15D=15°)

PENTA 24N-J

Пластины с 5 режущими кромками для отрезки и нарезки канавок мягких материалов, труб, малых и тонкостенных деталей

Обозначение CW RE CWTOL(1) RETOL(2) BW CDX(3) IC907G IC1010 IC1008 IC908 f канавки (мм/об)
PENTA 24N050J000 0.50 0.00 0.020 0.020 4.00 1.00 • 0.02-0.04
PENTA 24N050J004 0.50 0.04 0.020 0.020 4.00 2.50 • 0.02-0.05
PENTA 24N080J000 0.80 0.00 0.020 0.020 4.00 1.60 • 0.02-0.05
PENTA 24N100J004 1.00 0.04 0.020 0.020 4.00 3.50 • 0.03-0.07
PENTA 24N100J006 1.00 0.06 0.020 0.020 4.00 3.50 • • 0.03-0.07
PENTA 24N104J000 1.04 0.00 0.020 0.020 4.00 2.00 • 0.02-0.07
PENTA 24N120J000 1.20 0.00 0.020 0.020 4.00 2.00 • • 0.03-0.07
PENTA 24N125J010 1.25 0.10 0.020 0.020 4.00 2.00 • 0.03-0.07
PENTA 24N140J000 1.40 0.00 0.020 0.020 4.00 2.00 • 0.03-0.08
PENTA 24N147J000 1.47 0.00 0.020 0.020 4.00 2.50 • 0.03-0.08
PENTA 24N150J010 1.50 0.10 0.000 0.020 4.00 5.00 • • • 0.03-0.10
PENTA 24N157J015 1.57 0.15 0.020 0.030 4.00 3.00 • • 0.00-0.12
PENTA 24N170J010 1.70 0.10 0.020 0.030 4.00 3.00 • • 0.03-0.12
PENTA 24N178J018 1.78 0.18 0.020 0.030 4.00 3.00 • • 0.04-0.12
PENTA 24N185J015 1.85 0.15 0.020 0.030 4.00 3.00 • 0.04-0.12
PENTA 24N196J015 1.96 0.15 0.020 0.030 4.00 3.00 • • 0.04-0.12
PENTA 24N196J040 1.96 0.40 0.020 0.030 4.00 3.00 • 0.03-0.10
PENTA 24N200J020 2.00 0.20 0.020 0.030 4.00 6.00 • • • 0.04-0.12
PENTA 24N222J015 2.22 0.15 0.020 0.030 4.00 3.50 • • 0.04-0.16
PENTA 24N230J020 2.30 0.20 0.020 0.030 4.00 3.50 • • 0.04-0.16
PENTA 24N239J015 2.39 0.15 0.020 0.030 4.00 5.00 • • 0.04-0.16
PENTA 24N247J020 2.47 0.20 0.020 0.030 4.00 5.00 • • 0.04-0.16
PENTA 24N250J020 2.50 0.20 0.020 0.030 4.00 5.00 • 0.04-0.16
PENTA 24N270J010 2.70 0.10 0.020 0.020 4.00 5.00 • 0.04-0.16
PENTA 24N287J020 2.87 0.20 0.020 0.030 4.00 6.50 • 0.04-0.16
PENTA 24N300J000 3.00 0.00 0.020 0.020 4.00 6.50 • 0.04-0.10
PENTA 24N300J020 3.00 0.20 0.020 0.030 4.00 6.50 • • • 0.04-0.16
PENTA 24N300J040 3.00 0.40 0.020 0.030 4.00 6.50 • • 0.04-0.16
PENTA 24N315J015 3.15 0.15 0.020 0.030 4.00 6.50 • 0.04-0.16
PENTA 24N318J020 3.18 0.20 0.020 0.030 4.00 6.50 • • 0.04-0.16
PENTA 24N330J010 3.30 0.10 0.020 0.030 5.00 6.40 • 0.04-0.16
PENTA 24N348J020 3.48 0.20 0.020 0.030 5.00 6.40 • 0.04-0.18
PENTA 24N356J020 3.56 0.20 0.020 0.030 5.00 6.40 • 0.04-0.18
PENTA 24N374J020 3.74 0.20 0.020 0.030 5.00 6.40 • 0.04-0.18
PENTA 24N398J020 3.98 0.20 0.020 0.030 5.00 6.20 • 0.04-0.18
PENTA 24N400J040 4.00 0.40 0.020 0.030 5.00 6.20 • 0.04-0.18
PENTA 24N423J010 4.23 0.10 0.020 0.030 5.00 6.20 • 0.04-0.18
  • Зенкование возможно только для пластин шириной 2.39 мм и более
  • Рекомендации по скорости резания и руководство пользователя см. на страницах 475-492

(1) Допуск на ширину режущей кромки (+/-)
(2) Допуск на радиус при вершине (+/-)
(3) По глубине нарезки канавок и отрезки относительно диаметра детали см. страницу 361

Державки см. на страницах: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)
