Резцовые пластины

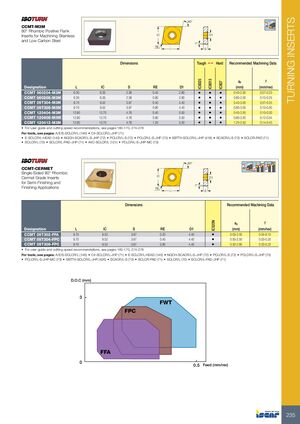

CCMT-M3M

80° Ромбические пластины с положительным передним углом для обработки нержавеющей и низкоуглеродистой стали

Размеры Доступные материалы Рекомендуемые параметры обработки
Обозначение L IC S RE D1 IC6025 IC6015 IC807 ap (мм) f (мм/об)
CCMT 060204-M3M 6.30 6.35 2.38 0.40 2.80 • • • 0.40–2.50 0.07–0.23
CCMT 060208-M3M 6.30 6.35 2.38 0.80 2.80 • • • 0.80–2.50 0.10–0.25
CCMT 09T304-M3M 9.70 9.52 3.97 0.40 4.40 • • • 0.40–3.00 0.07–0.25
CCMT 09T308-M3M 9.70 9.52 3.97 0.80 4.40 • • • 0.80–3.00 0.10–0.30
CCMT 120404-M3M 12.90 12.70 4.76 0.40 5.50 • • • 0.40–3.50 0.10–0.30
CCMT 120408-M3M 12.90 12.70 4.76 0.80 5.50 • • • 0.80–3.50 0.12–0.34
CCMT 120412-M3M 12.90 12.70 4.76 1.20 5.50 • • • 1.20–3.50 0.14–0.40

• Для справки и рекомендаций по скорости резания см. страницы 160–170, 274–278

Державки см. на страницах: A/E/S-SCLCR/L (146) • C#-SCLCR/L-JHP (71) • E-SCLCR/L-HEAD (145) • NQCH-SCACR/L-S-JHP (72) • PCLCR/L-S (72) • PCLCR/L-S-JHP (73) • SBTT#-SCLCR/L-JHP (418) • SCACR/L-S (72) • SCLCR-PAD (71) • SCLCR/L (70) • SCLCR/L-PAD-JHP (71) • AVC-SCLCR/L (121) • PCLCR/L-S-JHP-MC (73)

CCMT-CERMET

Односторонние ромбические керметные пластины для получерновой и отделочной обработки

Размеры Доступные материалы Рекомендуемые параметры обработки
Обозначение L IC S RE D1 IC520N ap (мм) f (мм/об)
CCMT 09T302-FFA 9.70 9.52 3.97 0.20 4.40 • 0.03–2.00 0.04–0.15
CCMT 09T304-FPC 9.70 9.52 3.97 0.40 4.40 • 0.50–2.50 0.03–0.20
CCMT 09T308-FPC 9.70 9.52 3.97 0.80 4.40 • 0.50–2.80 0.03–0.22

• Для справки и рекомендаций по скорости резания см. страницы 160–170, 274–278

Державки см. на страницах: A/E/S-SCLCR/L (146) • C#-SCLCR/L-JHP (71) • E-SCLCR/L-HEAD (145) • NQCH-SCACR/L-S-JHP (72) • PCLCR/L-S (72) • PCLCR/L-S-JHP (73) • PCLCR/L-S-JHP-MC (73) • SBTT#-SCLCR/L-JHP (426) • SCACR/L-S (72) • SCLCR-PAD (71) • SCLCR/L (70) • SCLCR/L-PAD-JHP (71)
