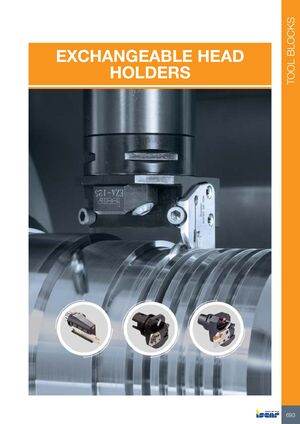

Державки с быстрой сменой

Содержание

  • CAMFIX (ISO 26623-1)
  • HSK-T (ISO 12164-3 T Type и ICTM стандарт)
  • IM (ISO 26622-1 и стандарт Mazak XMZ)

ISCAR предлагает широкий спектр инструментов для трёх типов систем быстрой смены:

  1. CAMFIX (ISO 26623-1)
  2. HSK-T (ISO 12164-3 T Type и ICTM стандарты)
  3. IM (ISO 26622-1 и стандарт Mazak XMZ)

Инструменты с быстрой сменой дорогостоящи по сравнению со стандартными державками. ISCAR предлагает экономичные решения, используя адаптеры, режущие пластины или обычные инструменты и расточные оправки на адаптациях с быстрой сменой.

Стандарт системы CAMFIX (ISO 26623-1)

На рисунке показаны основные параметры и размеры державок CAMFIX: d1, d2, d4, d5, Dm, e, l1, l2, l3, l6, l7, l8, l11, b2, C (сечение).

CAMFIX b2 (мм) d1 ±0.1 (мм) d2 (мм) d4 (мм) d5 ±0.1 (мм) Dm (мм) e (мм) l1 (мм) l2 ±0.1 (мм) l3 мин (мм) l6 ±0.15 (мм) l7 ±0.15 (мм) l8 мин (мм) l11 ±0.1 (мм)
C3 28.3 32 15 M12x1.5 3.6 22 0.7 2.5 19 15 6 13 25 8
C4 35.3 40 18 M14x1.5 4.6 28 0.9 2.5 24 20 8 15 30 11.5
C5 44.4 50 21 M16x1.5 6.1 35 1.12 3 30 20 10 20 37 14
C6 55.8 63 28 M20x2 8.1 44 1.4 3 38 22 12 27 47 15.5
C8 71.1 80 32 M20x2 9.1 55 2 3 48 30 12 28 48 25
C8X 88.7 100 32 M20x2 9.1 55 2 3 48 32 16 28 48 25
C10 88.3 100 43 M24x2 12 72 2.8 3 60 36 16 40 70 26.5
