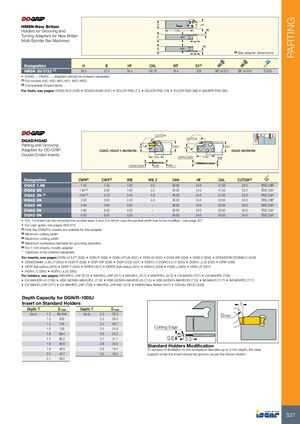

HMSN-New Britain

Державки для нарезания канавок и адаптеры для многошпиндельных токарных станков New Britain

Обозначение H B HF OAL WF S1(2)
HMSN 35/3722 (1) 36.5 22.4 34.5 181.70 18.4 226 SR 16-212 SR 14-519 T-20/5
  • Адаптеры DGAD-…, HGAD-… заказываются отдельно
  • (1) Для моделей #42; #52; #60; #61; #62; #602
  • (2) Блок, сравнимый с Empire

Инструменты см. на страницах: DGAD-B-D (538) • DGAD/HGAD (537) • SCLCR-PAD (71) • SDJCR-PAD (78) • SVJCR-PAD (88) • SWAPR-PAD (96)

DGAD/HGAD

Адаптеры для продольного разрезания и нарезания канавок для двусторонних пластин DO-GRIP

Обозначение CWN(2) CWX(3) WB WB_2 OAH HF OAL CUTDIA(4) Пластина
DGAD 1.4N 1.40 1.40 1.00 3.2 30.00 24.0 41.50 28.0 EDG 23B*
DGAD 2N 1.90 (5) 2.50 1.60 3.2 30.00 24.0 41.50 32.0 EDG 33A*
DGAD 3N (1) 3.00 (5) 3.18 2.40 4.0 30.00 24.0 41.50 32.0 EDG 33A*
HGAD 3N 3.00 3.00 2.40 4.0 30.00 24.0 50.50 50.0 EDG 23B*
DGAD 4N 4.00 4.00 3.20 — 30.00 24.0 50.50 50.0 EDG 33A*
DGAD 5N 4.80 5.00 4.00 — 30.00 24.0 50.50 50.0 EDG 33A*
DGAD 6N 6.00 6.35 5.20 — 30.00 24.0 50.50 50.0 EDG 33A*
  • Пластина DG…1.0 может быть установлена в карманы размеров 2 и 3, в этом случае ширина кармана должна быть модифицирована — см. страницу 537
  • Руководство пользователя см. на страницах 606-615

(1) Для этого адаптера подходят только пластины DGN/R/L
(2) Минимальная ширина резания
(3) Максимальная ширина резания
(4) Максимальный диаметр детали для операции нарезания канавок
(5) Для пластин 1 мм требуется модификация адаптера

* Опционально, заказывается отдельно

Пластины см. на страницах: DGN-LF/LFT (556) • DGN-P (558) • DGN-UT/UA (557) • DGN-W (550) • DGN-WP (559) • DGN-Z (556) • DGN/DGNC/DGNM-C (549) • DGN/DGNM-J/JS/JT (554) • DGR-P (558) • DGR-WP (559) • DGR-Z/ZS (557) • DGR/L-C DGRC/LC-C (550) • DGR/L-J/JS (555) • GRIP (299) • GRIP (полный радиус) (300) • GRIP-T (300) • GRIPA (301) • GRIPA (полный радиус) (301) • HGN-C (559) • HGN-J (560) • HGN-UT (561) • HGR/L-C (560) • HGR/L-J/JS (560)

Державки см. на страницах: MAHPR/L-JHP (313) • MAHR/L-JHP (311) • MAHR/L (311) • MAHPR/L (312) • C#-MAHD (707) • C#-MAHPD (708) • C#-MAHDR-45 (706) • HSK A63WH-MAHUR/L (716) • HSK A63WH-MAHDR-45 (715) • HSK A63WH-MAHDOR (715) • IM-MAHD (717) • IM-MAHPD (717) • C#-MAHD-JHP (707) • C#-MAHPD-JHP (708) • MAHR/L-JHP-MC (312) • HMSN-New Britain (547) • DGHAL-DECO (546)

Глубина резания для пластины DGN/R-1002J на стандартных державках

Глубина: T Глубина: T
До D max До D max
1.2 Нет ограничений 2.2 32.3
1.3 830 2.3 29.3
1.4 218 2.4 26.7
1.5 126 2.5 24.8
1.6 88.4 2.6 23.2
1.7 68.2 2.7 21.7
1.8 55.6 2.8 20.5
1.9 46.9 2.9 19.4
2.0 40.7 3.0 18.4
2.1 36.0

Модификация стандартных державок

Чтобы достичь отсутствия ограничений на диаметр детали при глубине резания до 3 мм, стальная опора под пластину должна быть отшлифована в соответствии с показанным чертежом.
