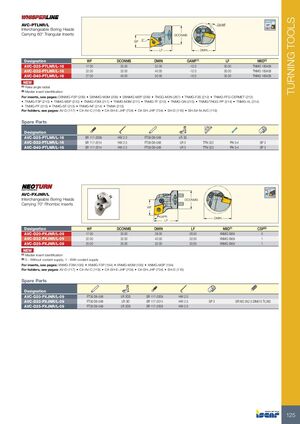

AVC-PTLNR/L

Сменные расточные головки, вмещающие треугольные пластины с углом 60°

Обозначение WF DCONMS DMIN GAMF(1) LF MIID(2)
AVC-D25-PTLNR/L-16 17.00 25.00 32.00 -12.0 30.00 TNMG 160408
AVC-D32-PTLNR/L-16 22.00 32.00 40.00 -12.0 30.00 TNMG 160408
AVC-D40-PTLNR/L-16 27.00 40.00 50.00 -10.0 35.00 TNMG 160408

Примечания:

  • (1) Угол наклона в радиальном направлении
  • (2) Идентификация основной пластины

Пластины см. на страницах: D6NMG-F3P (209) • D6NMG-M3M (209) • D6NMG-M3P (209) • TNGG-M3N (267) • TNMG-F3S (212) • TNMG-FFG-CERMET (212) • TNMG-F3P (210) • TNMG-M3P (210) • TNMG-F3M (211) • TNMG-M3M (211) • TNMG-TF (213) • TNMG-GN (215) • TNMG/TNGG-PP (214) • TNMG-VL (214) • TNMG-PF (213) • TNMG-SF (213) • TNMG-NF (214) • TNMA (215)

Державки см. на страницах: AV-D (117) • C#-AV-C (118) • C#-SH-E-JHP (704) • C#-SH-JHP (704) • SH-D (116) • SH-S#-N-AVC (119)

Запасные части

Обозначение Части
AVC-D25-PTLNR/L-16 SR 117-2009, HW 2.0, FT39 D6-5X8, LR 3S
AVC-D32-PTLNR/L-16 SR 117-2014, HW 2.5, FT39 D6-5X8, LR 3, TTN 322, PN 3-4, SP 3
AVC-D40-PTLNR/L-16 SR 117-2014, HW 2.5, FT39 D6-5X8, LR 3, TTN 322, PN 3-4, SP 3

AVC-PXJNR/L

Сменные расточные головки, вмещающие ромбические пластины с углом 70°

Обозначение WF DCONMS DMIN LF MIID(1) CSP(2)
AVC-D20-PXJNR/L-09 17.00 20.00 28.00 26.00 XNMG 0904 0
AVC-D32-PXJNR/L-09 22.00 32.00 40.00 32.00 XNMG 0904 1
AVC-D25-PXJNR/L-09 25.00 25.00 32.00 30.00 XNMG 0904 1

Примечания:

  • (1) Идентификация основной пластины
  • (2) 0 — без подачи СОЖ, 1 — с подачей СОЖ

Пластины см. на страницах: XNMG-F3M (195) • XNMG-F3P (194) • XNMG-M3M (195) • XNMG-M3P (194)

Державки см. на страницах: AV-D (117) • C#-AV-C (118) • C#-SH-E-JHP (704) • C#-SH-JHP (704) • SH-D (116)

Запасные части

Обозначение Части
AVC-D20-PXJNR/L-09 FT39 D6-5X8, LR 3DS, SR 117-2009, HW 2.0
AVC-D32-PXJNR/L-09 FT39 D6-5X8, LR 3D, SR 117-2014, HW 2.5, SP 3, SR M2.5X2.5 DIN913 TL360
AVC-D25-PXJNR/L-09 FT39 D6-5X8, LR 3DS, SR 117-2009, HW 2.0
