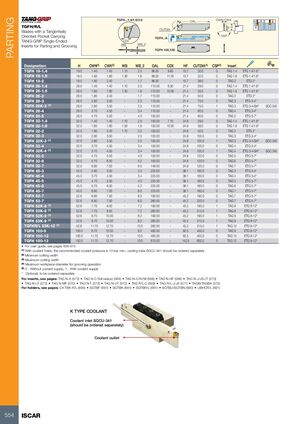

Токарные инструменты Iscar (часть 1) 2026 - страница 556

Предыдущая страница Следующая страница

Навигация

TGFH/R/L

Пластины с тангенциально ориентированным кармашком, несущие односторонние пластины TANG-GRIP для отрезки и нарезания канавок

Обозначение H CWN(2) CWX(3) WB WB_2 OAL CDX HF CUTDIA(4) CSP(5) Пластина
TGFH 19-1.4 19.0 1.40 1.40 1.10 2.5 86.00 9.60 15.7 30.0 0 TAG 1.4
TGFH 19-1.6 19.0 1.60 1.60 1.30 1.6 86.00 11.00 15.7 32.0 0 TAG 1.6
TGFH 19-2 19.0 1.80 2.40 — 1.7 86.00 — 15.7 38.0 0 TAG 2
TGFH 26-1.4 26.0 1.40 1.40 1.10 2.5 110.00 8.30 21.4 29.0 0 TAG 1.4
TGFH 26-1.6 26.0 1.60 1.60 1.30 1.6 110.00 10.00 21.4 35.0 0 TAG 1.6
TGFH 26-2 26.0 1.80 2.40 — 1.7 110.00 — 21.4 50.0 0 TAG 2
TGFH 26-3 26.0 2.80 3.50 — 2.5 110.00 — 21.4 75.0 0 TAG 3
TGFH 26K-3 (1) 26.0 2.80 3.50 — 2.5 110.00 — 21.4 75.0 1 TAG 3
TGFH 26-4 26.0 3.70 4.50 — 3.4 110.00 — 21.4 80.0 0 TAG 4
TGFH 26-5 26.0 4.70 5.50 — 4.0 150.00 — 21.4 80.0 0 TAG 5
TGFH 32-1.4 32.0 1.40 1.40 1.10 2.5 150.00 7.10 24.8 29.0 0 TAG 1.4
TGFH 32-1.6 32.0 1.60 1.60 1.30 1.6 150.00 10.00 24.8 38.0 0 TAG 1.6
TGFH 32-2 32.0 1.80 2.40 1.70 2.5 150.00 — 24.8 50.0 0 TAG 2
TGFH 32-3 32.0 2.80 3.50 — 2.5 150.00 — 24.8 100.0 0 TAG 3
TGFH 32K-3 (1) 32.0 2.80 3.50 — 2.5 150.00 — 24.8 100.0 1 TAG 3
TGFH 32-4 32.0 3.70 4.50 — 3.4 150.00 — 24.8 100.0 0 TAG 4
TGFH 32K-4 (1) 32.0 3.70 4.50 — 3.4 150.00 — 24.8 100.0 1 TAG 4
TGFH 32-5 32.0 4.70 5.50 — 4.0 150.00 — 24.8 120.0 0 TAG 5
TGFH 32-6 32.0 5.70 6.50 — 5.2 150.00 — 24.8 120.0 0 TAG 6
TGFH 32-7 32.0 6.80 7.50 — 6.0 148.00 — 24.8 120.0 0 TAG 7
TGFH 45-3 45.0 2.80 3.50 — 2.5 225.00 — 38.1 160.0 0 TAG 3
TGFH 45-4 45.0 3.70 4.50 — 3.4 225.00 — 38.1 160.0 0 TAG 4
TGFH 45-5 45.0 4.70 5.50 — 4.0 225.00 — 38.1 160.0 0 TAG 5
TGFH 45-6 45.0 5.70 6.50 — 5.2 225.00 — 38.1 160.0 0 TAG 6
TGFH 45-7 45.0 6.80 7.50 — 6.0 225.00 — 38.1 160.0 0 TAG 7
TGFH 52-7 52.6 6.80 7.50 — 6.0 190.00 — 45.2 190.0 0 TAG 7
TGFH 53-7 52.6 6.80 7.50 — 6.0 260.00 — 45.2 220.0 0 TAG 7
TGFH 52K-8 (1) 52.6 7.70 8.50 — 7.2 190.00 — 45.2 190.0 1 TAG 8
TGFH 53K-8 (1) 52.6 7.70 8.50 — 7.2 260.00 — 45.2 215.0 1 TAG 8
TGFH 52K-9 (1) 52.6 8.70 10.00 — 8.2 190.00 — 45.2 190.0 1 TAG 9
TGFH 53K-9 (1) 52.6 8.70 10.00 — 8.2 260.00 — 45.2 215.0 1 TAG 9
TGFHR/L 53K-12 (1) 52.6 11.70 12.70 — 10.0 260.00 — 45.2 215.0 1 TAG 12
TGFH 100-9 100.0 8.70 10.00 — 8.2 460.00 — 92.5 450.0 0 TAG 9
TGFH 100-12 100.0 11.70 12.70 — 10.0 460.00 — 92.5 450.0 0 TAG 12
TGFH 150-12 150.0 11.70 12.70 — 10.0 610.00 — 142.5 600.0 0 TAG 12
  • Руководство пользователя см. на стр. 606-615
  • (1) С каналами подачи СОЖ рекомендуемое давление СОЖ минимум 10 бар; охлаждающую трубку SGCU 341 следует заказывать отдельно
  • (2) Минимальная ширина резания
  • (3) Максимальная ширина резания
  • (4) Максимальный диаметр заготовки для операции нарезания канавок
  • (5) 0 — без подачи СОЖ, 1 — с подачей СОЖ

Пластины: TAG N-A (573) • TAG N-C (полный радиус) (569) • TAG N-C/W/M (568) • TAG N-HF (568) • TAG N-J/JS/JT (570) • TAG N-LF (572) • TAG N-MF (570) • TAG N-T (573) • TAG N-UT (572) • TAG R/L-C (569) • TAG R/L-J/JS (571) • TAGB/TAGBA (375)
Державки: C#-TBK-R/L (695) • SGTBF (691) • SGTBK (691) • SGTBR/L (691) • SGTBU/SGTBN (690) • UBHCR/L (691)

Тип K: Подача СОЖ Входной канал SGCU-341 (заказывается отдельно)
