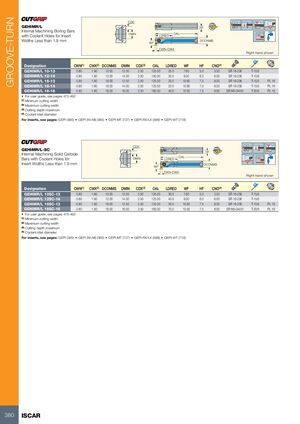

GROOVE-TURN

GEHIMR/L

Расточные державки для внутренней обработки с подводом СОЖ для ширины пластины менее 1,9 мм

Обозначение CWN
(1)		 CWX
(2)		 DCONMS DMIN CDX
(3)		 OAL LDRED WF HF CND
(4)		 Запасные части
GEHIMR/L 10-13 0.80 1.90 10.00 12.50 2.50 125.00 25.0 7.60 5.0 3.50 SR 16-236 T-15/5
GEHIMR/L 12-14 0.80 1.90 12.00 14.00 2.50 150.00 35.0 9.00 6.0 6.00 SR 16-236 T-15/5
GEHIMR/L 16-13 0.80 1.90 16.00 12.50 2.50 125.00 20.0 10.60 7.5 8.00 SR 16-236 T-15/5 PL 16
GEHIMR/L 16-14 0.80 1.90 16.00 14.00 2.50 125.00 25.0 10.90 7.5 8.00 SR 16-236 T-15/5 PL 16
GEHIMR/L 16-16 0.80 1.90 16.00 16.00 2.50 160.00 40.0 10.50 7.5 8.00 SR M5-04451 T-20/5 PL 16

Руководство пользователя см. на страницах 475–492

(1) Минимальная ширина канавки

(2) Максимальная ширина канавки

(3) Максимальная глубина резания

(4) Диаметр входа СОЖ

Пластины см. на страницах: GEPI (385) • GEPI (W<M) (385) • GEPI-MT (727) • GEPI-RX/LX (386) • GEPI-WT (718)

GEHIMR/L-SC

Расточные державки из твёрдого сплава для внутренней обработки с подводом СОЖ для ширины пластины менее 1,9 мм

Обозначение CWN
(1)		 CWX
(2)		 DCONMS DMIN CDX
(3)		 OAL LDRED WF HF CND
(4)		 Запасные части
GEHIMR/L 10SC-13 0.80 1.90 10.00 12.50 2.50 125.00 30.0 7.60 5.0 3.50 SR 16-236 T-15/5
GEHIMR/L 12SC-14 0.80 1.90 12.00 14.00 2.50 125.00 40.0 9.00 6.0 6.00 SR 16-236 T-15/5
GEHIMR/L 16SC-13 0.80 1.90 16.00 12.50 2.50 125.00 35.0 10.60 7.5 8.00 SR 16-236 T-15/5 PL 16
GEHIMR/L 16SC-16 0.80 1.90 16.00 16.00 2.50 160.00 70.0 10.50 7.5 8.00 SR M5-04451 T-20/5 PL 16

Руководство пользователя см. на страницах 475–492

(1) Минимальная ширина канавки

(2) Максимальная ширина канавки

(3) Максимальная глубина резания

(4) Диаметр входа СОЖ

Пластины см. на страницах: GEPI (385) • GEPI (W<M) (385) • GEPI-MT (727) • GEPI-RX/LX (386) • GEPI-WT (718)
