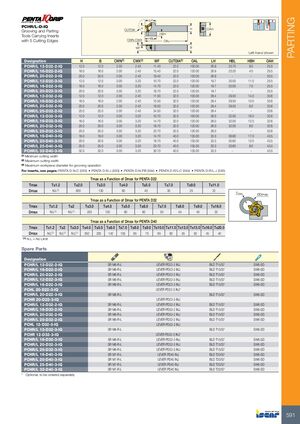

Резцы для обработки канавок и отрезки со сменными пластинами с 5 режущими кромками

Показано левостороннее исполнение

Обозначение H B CWN(1) CWX(2) WF CUTDIA(3) OAL LH HBL HBH OAH
PCHR/L 12-D22-2-IQ12.012.02.002.4011.4022.0100.0026.925.708.025.5
PCHR/L 16-D22-2-IQ16.016.02.002.4015.4022.0120.0026.923.204.025.5
PCHR/L 20-D22-2-IQ20.020.02.002.4019.4022.0120.0026.9——25.5
PCHR/L 12-D22-3-IQ12.012.03.003.2010.7022.0120.0019.720.0011.025.5
PCHR/L 16-D22-3-IQ16.016.03.003.2014.7022.0120.0019.720.007.025.5
PCHR/L 20-D22-3-IQ20.020.03.003.2018.7022.0120.0019.7——25.5
PCHR/L 12-D32-2-IQ12.012.02.002.4011.5032.0100.0028.429.5014.033.6
PCHR/L 16-D32-2-IQ16.016.02.002.4015.5032.0120.0028.429.5010.033.6
PCHR/L 20-D32-2-IQ20.020.02.002.4019.5032.0120.0028.429.506.033.6
PCHR/L 25-D32-2-IQ25.025.02.002.4024.5032.0120.0028.4——33.6
PCHR/L 12-D32-3-IQ12.012.03.003.2010.7032.0100.0026.032.0016.032.6
PCHR/L 16-D32-3-IQ16.016.03.003.2014.7032.0120.0026.032.0012.032.6
PCHR/L 20-D32-3-IQ20.020.03.003.2018.7032.0120.0026.032.008.032.6
PCHR/L 25-D32-3-IQ25.025.03.003.2023.7032.0120.0026.0——32.6
PCHR/L 16-D40-3-IQ16.016.03.003.2014.7040.0135.0033.336.8017.043.5
PCHR/L 20-D40-3-IQ20.020.03.003.2018.7040.0135.0033.335.6013.043.5
PCHR/L 25-D40-3-IQ25.025.03.003.2023.7040.0135.0033.333.608.043.5
PCHR/L 32-D40-3-IQ32.032.03.003.2030.7040.0135.0033.3——43.5

(1) Минимальная ширина реза
(2) Максимальная ширина реза
(3) Максимальный диаметр заготовки для операции нарезания канавок

Сменные пластины см. на стр.: PENTA D-N-C (593) • PENTA D-N-J (593) • PENTA D-N-PB (594) • PENTA D-R/L-C (594) • PENTA D-R/L-J (593) • PENTA D-R/L-PB (595)

Tmax в зависимости от Dmax для PENTA D22

Tmax T≤1.2 T≤2.0 T≤3.0 T≤4.0 T≤5.0 T≤7.0 T≤9.0 T≤11.0
Dmax НЛ(1) 600 130 60 40 30 25 22

Tmax в зависимости от Dmax для PENTA D32

Tmax T≤1.2 T≤2 T≤3.0 T≤4.0 T≤5.0 T≤6.0 T≤7.0 T≤8.0 T≤9.0 T≤16.0
Dmax НЛ(1) НЛ(1) 250 130 80 60 50 45 40 32

Tmax в зависимости от Dmax для PENTA D40

Tmax T≤1.2 T≤2 T≤3.0 T≤4.0 T≤5.0 T≤6.0 T≤7.0 T≤8.0 T≤9.0 T≤10.0 T≤11.0 T≤12.0 T≤13.0 T≤16.0 T≤20.0
Dmax НЛ(1) НЛ(1) НЛ(1) 350 200 140 105 85 75 65 60 55 50 45 40

(1) НЛ = Нет ограничений

Запасные части

Обозначение Компоненты
PCHR/L 12-D22-2-IQSR M6-R-LLEVER PD22-2 INJBLD T15/S7SW6-SD
PCHR/L 16-D22-2-IQSR M6-R-LLEVER PD22-2 INJBLD T15/S7SW6-SD
PCHR/L 20-D22-2-IQSR M6-R-LLEVER PD22-2 INJBLD T15/S7SW6-SD
PCHR/L 12-D22-3-IQSR M6-R-LLEVER PD22-3 INJBLD T15/S7SW6-SD
PCHR/L 16-D22-3-IQSR M6-R-LLEVER PD22-3 INJBLD T15/S7SW6-SD
PCHL 20-D22-3-IQ—LEVER PD22-3 INJ*——
PCHR/L 20-D22-3-IQSR M6-R-L—BLD T15/S7SW6-SD
PCHR 20-D22-3-IQ—LEVER PD22-3 INJ——
PCHR/L 12-D32-2-IQSR M6-R-LLEVER PD32-2 INJBLD T15/S7SW6-SD
PCHR/L 16-D32-2-IQSR M6-R-LLEVER PD32-2 INJBLD T15/S7SW6-SD
PCHR/L 20-D32-2-IQSR M6-R-LLEVER PD32-2 INJBLD T15/S7SW6-SD
PCHR/L 25-D32-2-IQSR M6-R-LLEVER PD32-2 INJBLD T15/S7SW6-SD
PCHL 12-D32-3-IQ—LEVER PD32-3 INJ——
PCHR/L 12-D32-3-IQSR M6-R-L—BLD T15/S7SW6-SD
PCHR 12-D32-3-IQ—LEVER PD32-3 INJ*——
PCHR/L 16-D32-3-IQSR M6-R-LLEVER PD32-3 INJBLD T15/S7SW6-SD
PCHR/L 20-D32-3-IQSR M6-R-LLEVER PD32-3 INJBLD T15/S7SW6-SD
PCHR/L 25-D32-3-IQSR M6-R-LLEVER PD32-3 INJBLD T15/S7SW6-SD
PCHR/L 16-D40-3-IQSR M7-R-LLEVER PD40 INJBLD T20/S7SW6-SD
PCHR/L 20-D40-3-IQSR M7-R-LLEVER PD40 INJBLD T20/S7SW6-SD
PCHR/L 25-D40-3-IQSR M7-R-LLEVER PD40 INJBLD T20/S7SW6-SD
PCHR/L 32-D40-3-IQSR M7-R-LLEVER PD40 INJBLD T20/S7SW6-SD

* Поставляется отдельно по заказу
