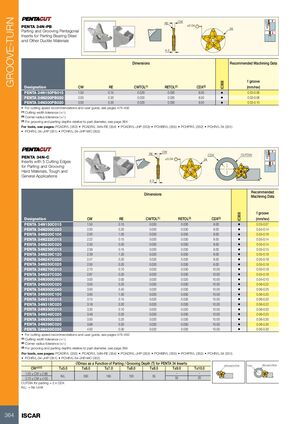

PENTA 34N-PB

Пятиугольные пластины для отрезки и нарезки канавок на подшипниковой стали и других пластичных материалах

Размеры и рекомендуемые режимы обработки

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) IC908 f канавка (мм/об)
PENTA 34N150PB015 1.50 0.15 0.020 0.030 8.50 • 0.03-0.06
PENTA 34N200PB020 2.00 0.20 0.020 0.030 8.50 • 0.03-0.08
PENTA 34N300PB020 3.00 0.20 0.020 0.030 9.50 • 0.03-0.10
  • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492
  • (1) Допуск ширины реза (+/-)
  • (2) Допуск радиуса при вершине (+/-)
  • (3) Для глубин нарезки канавок и отрезки относительно диаметра детали см. стр. 364

Для инструментов см. страницы: PCADR/L (353) • PCADR/L 34N-RE (354) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-34 (351) • PCHR/L-34-JHP (351) • PCHR/L-34-JHP-MC (352)

PENTA 34N-C

Пластины с 5 режущими кромками для отрезки и нарезки канавок на твёрдых материалах, вязких и для общего назначения

Размеры и рекомендуемые режимы обработки

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) IC908 f канавка (мм/об)
PENTA 34N150C015 1.50 0.15 0.020 0.030 8.00 • 0.03-0.07
PENTA 34N200C020 2.00 0.20 0.020 0.030 8.00 • 0.04-0.14
PENTA 34N200C100 2.00 1.00 0.020 0.050 8.00 • 0.05-0.16
PENTA 34N222C015 2.22 0.15 0.020 0.030 8.00 • 0.05-0.14
PENTA 34N230C020 2.30 0.20 0.020 0.030 8.00 • 0.05-0.14
PENTA 34N239C015 2.39 0.15 0.020 0.030 8.00 • 0.05-0.15
PENTA 34N239C120 2.39 1.20 0.020 0.050 8.00 • 0.05-0.18
PENTA 34N247C020 2.47 0.20 0.020 0.030 8.00 • 0.05-0.18
PENTA 34N250C020 2.50 0.20 0.020 0.030 8.00 • 0.05-0.18
PENTA 34N270C010 2.70 0.10 0.020 0.030 10.00 • 0.05-0.18
PENTA 34N287C020 2.87 0.20 0.020 0.030 10.00 • 0.05-0.18
PENTA 34N300C000 3.00 0.00 0.020 0.020 10.00 • 0.04-0.10
PENTA 34N300C020 3.00 0.20 0.020 0.030 10.00 • 0.06-0.22
PENTA 34N300C040 3.00 0.40 0.020 0.030 10.00 • 0.06-0.25
PENTA 34N300C150 3.00 1.50 0.020 0.050 10.00 • 0.06-0.20
PENTA 34N315C015 3.15 0.15 0.020 0.030 10.00 • 0.06-0.20
PENTA 34N318C020 3.18 0.20 0.020 0.030 10.00 • 0.06-0.22
PENTA 34N330C010 3.30 0.10 0.020 0.020 10.00 • 0.06-0.20
PENTA 34N348C020 3.48 0.20 0.020 0.030 10.00 • 0.06-0.25
PENTA 34N350C025 3.50 0.25 0.020 0.030 10.00 • 0.06-0.30
PENTA 34N398C020 3.98 0.20 0.020 0.030 10.00 • 0.06-0.30
PENTA 34N400C030 4.00 0.30 0.020 0.030 10.00 • 0.06-0.30
  • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492
  • (1) Допуск ширины реза (+/-)
  • (2) Допуск радиуса при вершине (+/-)
  • (3) Для глубин нарезки канавок и отрезки относительно диаметра детали см. стр. 364

Для инструментов см. страницы: PCADR/L (353) • PCADR/L 34N-RE (354) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-34 (351) • PCHR/L-34-JHP (351) • PCHR/L-34-JHP-MC (352)

ØDmax как функция глубины отрезки / нарезки канавок (T) для пластин PENTA 34

CW±0.02 T≤5.0 T≤6.0 T≤7.0 T≤8.0 T≤8.5 T≤9.0 T≤10.0
1.50 ≤ CW ≤ 2.69 БО 350 165 100 55 55 20
2.70 ≤ CW ≤ 4.00 — —
  • CUTDIA для отрезки = 2 x CDX
  • БО = Без ограничений
