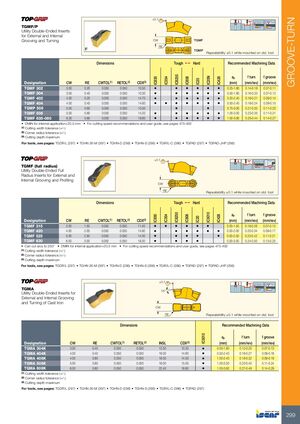

GROOVE-TURN

TGMF/P

Пластины двусторонние универсальные для нарезания наружных и внутренних канавок и точения

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) Материал пластины ap (мм) f turn (мм/об) f groove (мм/об)
TGMF 302 3.00 0.20 0.050 0.050 10.50 IC8250, IC830, IC354, IC808, IC428, IC20 0.25–1.80 0.14–0.18 0.07–0.11
TGMF 304 3.00 0.40 0.050 0.050 10.30 IC8250, IC830, IC354, IC808, IC428, IC20 0.50–1.80 0.16–0.20 0.07–0.12
TGMF 402 4.00 0.20 0.050 0.050 14.70 IC8250, IC830, IC354, IC808, IC428, IC20 0.20–2.40 0.16–0.21 0.09–0.14
TGMF 404 4.00 0.40 0.050 0.050 14.60 IC8250, IC830, IC354, IC808, IC428, IC20 0.50–2.40 0.18–0.24 0.09–0.15
TGMP 506 5.00 0.60 0.050 0.050 15.00 IC20N, IC428 0.75–3.00 0.21–0.32 0.11–0.20
TGMF 508 5.00 0.80 0.050 0.050 14.20 IC8250, IC830, IC354, IC808, IC428, IC20 1.00–3.00 0.23–0.35 0.11–0.21
TGMF 635-080 6.35 0.80 0.050 0.050 18.60 IC8250, IC830, IC354, IC808, IC428, IC20 1.00–3.80 0.25–0.44 0.14–0.27

Повторяемость ±0.1 при установке на стандартную державку. Минимальный диаметр для внутреннего применения = 20.5 мм. Рекомендации по скоростям резания и руководство пользователя см. на стр. 475–492.

(1) Допуск ширины резания (+/-)
(2) Допуск радиуса при вершине (+/-)
(3) Максимальная глубина резания

TGMF (с полным радиусом)

Пластины двусторонние универсальные с полным радиусом для нарезания наружных и внутренних канавок и профилирования

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) Материал пластины ap (мм) f turn (мм/об) f groove (мм/об)
TGMF 315 3.00 1.50 0.050 0.050 11.40 IC8250, IC830, IC354, IC808, IC428, IC20, IC5010 0.00–1.50 0.18–0.26 0.07–0.13
TGMF 420 4.00 2.00 0.050 0.050 14.90 IC8250, IC830, IC354, IC808, IC428, IC20 0.00–2.00 0.20–0.34 0.09–0.17
TGMF 525 5.00 2.50 0.050 0.050 14.30 IC8250, IC830, IC354, IC808, IC428, IC20 0.00–2.50 0.23–0.42 0.11–0.21
TGMF 630 6.00 3.00 0.050 0.050 18.30 IC8250, IC830, IC354, IC808, IC428, IC20 0.00–3.00 0.24–0.50 0.13–0.25

Может обрабатывать дуги до 250°. Минимальный диаметр для внутреннего применения = 20.5 мм. Рекомендации по скоростям резания и руководство пользователя см. на стр. 475–492.

(1) Допуск ширины резания (+/-)
(2) Допуск радиуса при вершине (+/-)
(3) Максимальная глубина резания

TGMA

Пластины двусторонние универсальные для нарезания наружных и внутренних канавок и точения чугуна

Обозначение CW RE CWTOL(1) RETOL(2) INSL CDX(3) Материал ap (мм) f turn (мм/об) f groove (мм/об)
TGMA 304K 3.00 0.40 0.050 0.050 13.50 10.30 IC5010 0.50–1.80 0.12–0.20 0.07–0.13
TGMA 404K 4.00 0.40 0.050 0.050 18.00 14.60 IC5010 0.50–2.40 0.16–0.27 0.09–0.18
TGMA 408K 4.00 0.80 0.050 0.050 18.00 14.50 IC5010 1.00–2.40 0.18–0.32 0.09–0.19
TGMA 508K 5.00 0.80 0.050 0.050 18.00 15.00 IC5010 1.00–3.00 0.23–0.40 0.11–0.24
TGMA 608K 6.00 0.80 0.050 0.050 22.40 18.60 IC5010 1.00–3.60 0.27–0.48 0.14–0.29

(1) Допуск ширины резания (+/-)
(2) Допуск радиуса при вершине (+/-)
(3) Максимальная глубина резания
