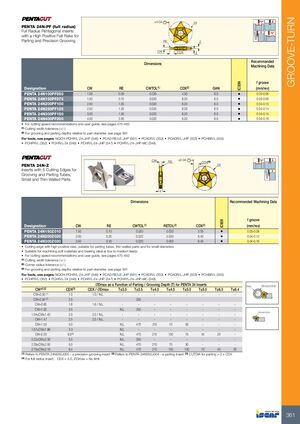

Токарные инструменты Iscar (часть 1) 2026 - страница 363

Предыдущая страница Следующая страница

Навигация

PENTA 24N-PF (полный радиус)

Пятиугольные пластины с полным радиусом и высоким положительным плоским углом переднего реза для отрезки и прецизионной нарезки канавок

Размеры и рекомендуемые режимы обработки

Обозначение CW RE CWTOL(1) CDX(2) GAN IC30N f канавка (мм/об)
PENTA 24N100PF050 1.00 0.50 0.020 4.50 6.0 • 0.03-0.06
PENTA 24N150PF075 1.50 0.75 0.020 6.20 6.0 • 0.03-0.06
PENTA 24N200PF100 2.00 1.00 0.020 6.20 6.0 • 0.04-0.10
PENTA 24N250PF125 2.50 1.25 0.020 6.20 6.0 • 0.04-0.14
PENTA 24N300PF150 3.00 1.50 0.020 6.20 6.0 • 0.04-0.15
PENTA 24N400PF200 4.00 2.00 0.020 6.20 6.0 • 0.04-0.16
  • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492
  • (1) Допуск ширины реза (+/-)
  • (2) Для глубин нарезки канавок и отрезки относительно диаметра детали см. стр. 361

Для инструментов см. страницы: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)

PENTA 24N-Z

Пластины с 5 режущими кромками для нарезки канавок и отрезки труб, небольших и тонкостенных деталей

Размеры и рекомендуемые режимы обработки

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) IC908 f канавка (мм/об)
PENTA 24N150Z010 1.50 0.10 0.020 0.020 5.00 • 0.05-0.08
PENTA 24N200Z020 2.00 0.20 0.020 0.030 6.40 • 0.04-0.12
PENTA 24N300Z020 3.00 0.20 0.020 0.000 6.40 • 0.04-0.16
  • Режущая кромка с высоким положительным углом переднего реза, подходит для отрезки труб, тонкостенных деталей и обработки малых диаметров
  • Подходит для обработки мягких материалов и подшипниковой стали при низких и средних подачах
  • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492
  • (1) Допуск ширины реза (+/-)
  • (2) Допуск радиуса при вершине (+/-)
  • (3) Для глубин нарезки канавок и отрезки относительно диаметра детали см. стр. 361

Для инструментов см. страницы: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHPR/L (352) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)

ØDmax как функция глубины отрезки / нарезки канавок (T) для пластин PENTA 24

CW±0.02 CDX(3) CDX / ØDmax T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.5 T≤6.4
CW=0.50 (1) 1.0 1.0 / БО — — — — — — — —
CW=0.50 (2) 2.5 250
CW=0.80 1.6 1.6 / БО — — — — — — — —
CW=1.00 3.5 БО 250 — — — — — —
1.04≤CW≤1.40 2.0 2.0 / БО — — — — — — — —
CW=1.47 2.5 2.5 / БО — — — — — — — —
CW=1.50 5.0 БО 470 210 70 30 — — —
1.57≤CW≤1.96 3.0 БО — — — — — — —
CW=2.00 6.0(4) БО 470 210 130 75 45 20 —
2.22≤CW≤2.30 3.5 БО 250 — — — — — —
2.39≤CW≤2.50 5.0 БО 470 210 70 30 — — —
2.70≤CW≤3.18 6.4 БО 470 210 135 100 70 40 20
  • (1) Относится к PENTA 24N050J000 - пластина для прецизионной нарезки канавок
  • (2) Относится к PENTA 24N050J004 - пластина для отрезки
  • (3) CUTDIA для отрезки = 2 x CDX
  • (4) Для пластины с полным радиусом, CDX = 3.0, ØDmax = Без ограничений
