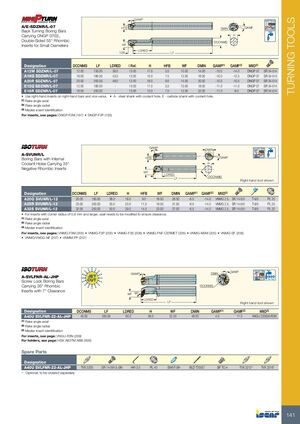

Токарные инструменты Iscar (часть 1) 2026 - страница 143

Предыдущая страница Следующая страница

Навигация

Расточные полосы обратного точения с ромбическими пластинами 55° двусторонней конструкции для малых диаметров

A/E-SDZNR/L-07

Обозначение DCONMS LF LDRED l Ref. H HFB WF DMIN GAMP(1) GAMF(2) MIID(3)
A12M SDZNR/L-07 12.00 150.00 38.0 13.00 11.0 5.5 10.50 14.00 -10.0 -14.0 DNGP 07, SR 34-514
A16Q SDZNR/L-07 16.00 180.00 43.0 13.00 15.0 7.5 12.50 16.00 -10.0 -12.5 DNGP 07, SR 34-514
A20R SDZNR/L-07 20.00 200.00 48.0 12.50 18.0 9.0 14.50 20.00 -10.0 -10.5 DNGP 07, SR 34-514
E12Q SDZNR/L-07 12.00 180.00 — 13.00 11.0 5.5 10.50 18.00 -11.0 -11.0 DNGP 07, SR 34-514
E16R SDZNR/L-07 16.00 200.00 — 13.00 15.0 7.5 12.50 22.00 -11.0 -9.0 DNGP 07, SR 34-514
  • Используйте правосторонние пластины на правосторонних полосах и наоборот.
  • A — державка из стали с отверстием для охлаждающей жидкости, E — карбидная державка с отверстием для охлаждающей жидкости.

(1) Передний угол осевой
(2) Передний угол радиальный
(3) Идентификация основной пластины

Пластины см. на страницах: DNGP-F2M (197) • DNGP-F2P (195)

Расточные полосы с внутренними каналами охлаждающей жидкости с ромбическими пластинами 35° отрицательной геометрии

A-SVUNR/L

Обозначение DCONMS LF LDRED H HFB WF DMIN GAMP(1) GAMF(2) MIID(3)
A20Q SVUNR/L-12 20.00 180.00 38.0 18.0 9.0 16.00 26.50 -6.5 -14.0 VNMG 2.5.., SR 14-551, T-9/5, PL 20
A25R SVUNR/L-12 25.00 200.00 35.0 23.0 11.5 18.50 31.50 -6.5 -14.0 VNMG 2.5.., SR 14-551, T-9/5, PL 25
A32S SVUNR/L-12 32.00 250.00 50.0 29.0 14.5 23.00 37.00 -6.5 -14.0 VNMG 2.5.., SR 14-551, T-9/5, PL 32
  • Для пластин с радиусом при вершине 0,8 мм и больше требуется модификация посадочного места для обеспечения зазора.

(1) Передний угол осевой
(2) Передний угол радиальный
(3) Идентификация основной пластины

Пластины см. на страницах: VNMG-F3M (205) • VNMG-F3P (205) • VNMG-F3S (206) • VNMG-FNF-CERMET (206) • VNMG-M3M (205) • VNMG-SF (206) • VNMG/VNGG-NF (207) • VNMM-PP (207)

Расточные полосы с винтовым зажимом с ромбическими пластинами 35° и углом в спинке 7°

A-SVLFNR-AL-JHP

Обозначение DCONMS LF LDRED H WF DMIN GAMP(1) GAMF(2) MIID(3)
A40U SVLFNR-22-AL-JHP 40.00 350.00 60.0 36.0 22.50 48.00 4.5 11.0 VNGU 220630-R3N

(1) Передний угол осевой
(2) Передний угол радиальный
(3) Идентификация основной пластины

Пластины см. на странице: VNGU-R3N (268)
Державки см. на странице: HSK A63TM ABB (839)

Запасные части

Обозначение Компоненты
A40U SVLFNR-22-AL-JHP TVX 2230 SR 14-591/L-SN HW 3.0 PL 40 SW6-T-SH BLD T20/S7 SR TC-4 TVX 2212* TVX 2216*

* Опционально, заказываются отдельно
