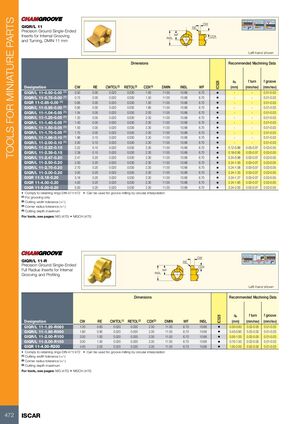

ИНСТРУМЕНТЫ ДЛЯ МИНИАТЮРНЫХ ДЕТАЛЕЙ

GIQR/L 11

Шлифованные прецизионные односторонние пластины для внутреннего нарезания канавок и точения, DMIN 11 мм

Обозначение CW RE CWTOL(2) RETOL(3) CDX(4) DMIN INSL WF ap (мм) f turn (мм/об) f groove (мм/об)
GIQR/L 11-0.50-0.00 (1) 0.50 0.00 0.020 0.030 1.00 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-0.75-0.00 (1) 0.75 0.00 0.020 0.030 1.50 11.00 10.68 6.70 - - 0.01-0.03
GIQR 11-0.85-0.00 (1) 0.85 0.00 0.020 0.030 1.50 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-0.95-0.00 (1) 0.95 0.00 0.020 0.030 1.80 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-1.04-0.05 (1) 1.04 0.05 0.020 0.030 2.00 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-1.20-0.05 (1) 1.20 0.05 0.020 0.030 2.30 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-1.40-0.05 (1) 1.40 0.05 0.020 0.030 2.30 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-1.50-0.05 (1) 1.50 0.05 0.020 0.030 2.30 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-1.70-0.05 (1) 1.70 0.05 0.020 0.030 2.30 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-1.96-0.10 (1) 1.96 0.10 0.020 0.030 2.30 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-2.00-0.10 (1) 2.00 0.10 0.020 0.030 2.30 11.00 10.68 6.70 - - 0.01-0.03
GIQR/L 11-2.22-0.10 2.22 0.10 0.020 0.030 2.30 11.00 10.68 6.70 0.12-0.88 0.03-0.07 0.02-0.05
GIQR/L 11-2.39-0.15 2.39 0.15 0.020 0.030 2.30 11.00 10.68 6.70 0.18-0.95 0.03-0.07 0.02-0.05
GIQR/L 11-2.47-0.20 2.47 0.20 0.020 0.030 2.30 11.00 10.68 6.70 0.24-0.98 0.03-0.07 0.02-0.05
GIQR/L 11-2.50-0.20 2.50 0.20 0.020 0.030 2.30 11.00 10.68 6.70 0.24-1.00 0.03-0.07 0.02-0.05
GIQR/L 11-2.70-0.20 2.70 0.20 0.020 0.030 2.30 11.00 10.68 6.70 0.24-1.08 0.03-0.07 0.02-0.05
GIQR/L 11-3.00-0.20 3.00 0.20 0.020 0.030 2.30 11.00 10.68 6.70 0.24-1.20 0.03-0.07 0.02-0.05
GIQR 11-3.18-0.20 3.18 0.20 0.020 0.030 2.30 11.00 10.68 6.70 0.24-1.27 0.03-0.07 0.02-0.05
GIQR 11-4.00-0.20 4.00 0.20 0.020 0.030 2.30 11.00 10.68 6.70 0.24-1.60 0.03-0.07 0.02-0.05
GIQR 11-5.00-0.20 5.00 0.20 0.020 0.030 2.30 11.00 10.68 6.70 0.24-2.00 0.03-0.07 0.02-0.05
  • Согласно стандарту стопорных колец DIN 471/472
  • Могут использоваться для нарезания канавок фрезерованием с круговой интерполяцией
  • (1) Только для нарезания канавок
  • (2) Допуск ширины резания (+/-)
  • (3) Допуск радиуса скругления (+/-)
  • (4) Максимальная глубина резания

GIQR/L 11-R

Шлифованные прецизионные односторонние пластины с полным радиусом для внутреннего нарезания канавок и профилирования

Обозначение CW RE CWTOL(1) RETOL(2) CDX(3) DMIN WF INSL ap (мм) f turn (мм/об) f groove (мм/об)
GIQR/L 11-1.20-R060 1.20 0.60 0.020 0.030 2.30 11.00 6.70 10.68 0.30-0.60 0.02-0.05 0.01-0.03
GIQR/L 11-1.80-R090 1.80 0.90 0.020 0.030 2.30 11.00 6.70 10.68 0.40-0.90 0.02-0.05 0.01-0.03
GIQR/L 11-2.00-R100 2.00 1.00 0.020 0.030 2.30 11.00 6.70 10.68 0.50-1.00 0.02-0.05 0.01-0.03
GIQR/L 11-3.00-R150 3.00 1.50 0.020 0.030 2.30 11.00 6.70 10.68 0.70-1.50 0.02-0.05 0.01-0.03
GIQR 11-4.00-R200 4.00 2.00 0.020 0.030 2.30 11.00 6.70 10.68 1.00-2.00 0.02-0.05 0.01-0.03
  • Согласно стандарту стопорных колец DIN 471/472
  • Могут использоваться для нарезания канавок фрезерованием с круговой интерполяцией
  • (1) Допуск ширины резания (+/-)
  • (2) Допуск радиуса скругления (+/-)
  • (3) Максимальная глубина резания
