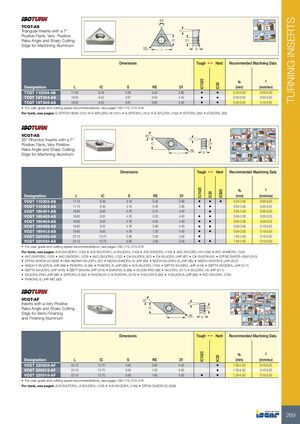

РЕЗЦОВЫЕ ПЛАСТИНЫ

TCGT-AS

Треугольные пластины с положительным углом 7°, очень положительным передним углом и острым режущим краем для обработки алюминия

Обозначение L IC S RE D1 Tough 1 Hard ap (мм) f (мм/об)
TCGT 110204-AS 11.00 6.35 2.38 0.40 2.80 • • 0.20-3.00 0.05-0.30
TCGT 16T304-AS 16.50 9.52 3.97 0.40 4.40 • • 0.50-3.00 0.05-0.30
TCGT 16T308-AS 16.50 9.52 3.97 0.80 4.40 • • 0.50-3.00 0.10-0.30

Руководство пользователя и рекомендации по скорости резания см. на стр. 160-170, 274-278

Инструменты см. на стр.: E-STFCR-HEAD (151) • S-MTLCR/L-W (151) • S-STFCR/L (151) • S-STLCR/L (152) • STFCR/L (92) • STGCR/L (93)

VCGT-AS

Ромбические пластины 35° с положительным углом 7°, очень положительным передним углом и острым режущим краем для обработки алюминия

Обозначение L IC S RE D1 Tough 1 Hard (IC1520) Hard (IC920) Hard (IC20) ap (мм) f (мм/об)
VCGT 110302-AS 11.10 6.35 3.18 0.20 2.90 • • • 0.20-2.50 0.05-0.20
VCGT 110304-AS 11.10 6.35 3.18 0.40 2.90 • • 0.50-3.00 0.05-0.25
VCGT 160401-AS 16.60 9.52 4.76 0.10 4.40 • 0.20-2.50 0.05-0.20
VCGT 160402-AS 16.60 9.52 4.76 0.20 4.40 • • 0.50-2.50 0.05-0.25
VCGT 160404-AS 16.60 9.52 4.76 0.40 4.40 • • 0.50-3.00 0.05-0.25
VCGT 160408-AS 16.60 9.52 4.76 0.80 4.40 • • 0.50-3.00 0.10-0.25
VCGT 160412-AS 16.60 9.52 4.76 1.20 4.40 • • 0.50-3.00 0.10-0.25
VCGT 220520-AS 22.10 12.70 5.56 2.00 5.50 • 1.50-4.50 0.15-0.30
VCGT 220530-AS 22.10 12.70 5.56 3.00 5.50 • • 1.50-4.50 0.15-0.30

Руководство пользователя и рекомендации по скорости резания см. на стр. 160-170, 274-278

Инструменты см. на стр.: A/S-SVLBCR/L (150) • A/S-SVLFCR/L; A-SVUCR/L (149) • A/S-SVQCR/L (149) • AVC-SVLCR/L-VH (128) • AVC-SVMCR/L (124) • AVC-SVPCR/L (123) • AVC-SVQCR/L (123) • AVC-SVUCR/L (122) • C#-SVJCR/L (87) • C#-SVJCR/L-JHP (87) • C#-SVVCN (91) • DTF50 SVXCR-16X2 (510) • DTF50 SVXCR-22 (509) • HSK A63WH-SVJCR/L (87) • NQCH-SVACR/L-S-JHP (89) • NQCH-SVJCR/L-S-JHP (85) • NQCH-SVVCN-S-JHP (512) • NQCH-Y-SVJCR-S-JHP (86) • PVACR/L-S (84) • PVACR/L-S-JHP (89) • S/A-SVJCR/L (150) • SBTT#-SVJCR/L-JHP (416) • SBTT#-SVQCR/L-JHP (417) • SBTT#-SVUCR/L-JHP (416) • SBTT-SVVCN-JHP (416) • SVACR/L-S (88) • SVJCR-PAD (88) • SVJCR/L (511) • SVJCR/L-16-JHP (511) • SVJCR/L-PAD-JHP (88) • SVPCR/L-S (92) • SVVCN (511) • SVXCR/L (512) • Y-SVJCR-S (85) • Y-SVJCR-S-JHP (86) • AVC-SVLCR/L (123) • PVACR/L-S-JHP-MC (90)

VCGT-AF

Пластины с очень положительным передним углом и острым режущим краем для получистовой и чистовой обработки алюминия

Обозначение L IC S RE D1 Hard (IC1520) Hard (IC20) ap (мм) f (мм/об)
VCGT 220508-AF 22.10 12.70 5.56 0.80 5.50 • 1.00-4.50 0.10-0.25
VCGT 220512-AF 22.10 12.70 5.56 1.20 5.50 • 1.00-4.50 0.10-0.30
VCGT 220516-AF 22.10 12.70 5.56 1.60 5.50 • • 1.50-4.50 0.10-0.35

Руководство пользователя и рекомендации по скорости резания см. на стр. 160-170, 274-278

Инструменты см. на стр.: A/S-SVLFCR/L; A-SVUCR/L (149) • A/S-SVQCR/L (149) • DTF50 SVXCR-22 (509)
