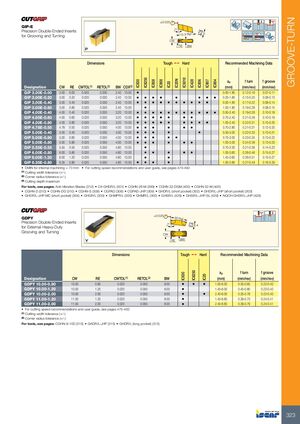

GROOVE-TURN

GIP-E

Прецизионные двусторонние пластины для обработки канавок и точения

Обозначение CW RE CWTOL(1) RETOL(2) BW CDX(3) Материалы ap (мм) f turn (мм/об) f groove (мм/об)
IC8250 IC5010 IC20N IC830 IC808 IC908 IC428 IC806 IC807 IC804 IC20
GIP 3.00E-0.00 3.00 0.00 0.020 0.030 2.40 13.00 • 0.00-1.80 0.12-0.16 0.07-0.11
GIP 3.00E-0.20 3.00 0.20 0.020 0.030 2.40 13.00 • • • • • • • 0.25-1.80 0.15-0.20 0.08-0.13
GIP 3.00E-0.40 3.00 0.40 0.020 0.030 2.40 13.00 • • • • • • • • • 0.50-1.80 0.17-0.22 0.08-0.14
GIP 3.00E-0.80 3.00 0.80 0.020 0.050 2.40 13.00 • 1.00-1.80 0.19-0.26 0.08-0.15
GIP 4.00E-0.40 4.00 0.40 0.020 0.030 3.20 13.00 • • • • • • • • • • 0.50-2.40 0.19-0.26 0.10-0.18
GIP 4.00E-0.60 4.00 0.60 0.020 0.050 3.20 13.00 • • • • • • • 0.75-2.40 0.21-0.28 0.10-0.19
GIP 4.00E-0.80 4.00 0.80 0.020 0.050 3.20 13.00 • • • • • • • • 1.00-2.40 0.22-0.31 0.10-0.20
GIP 4.78E-0.55 4.78 0.55 0.020 0.050 4.00 13.00 • • • • • • 0.70-2.80 0.21-0.31 0.12-0.20
GIP 5.00E-0.40 5.00 0.40 0.020 0.030 4.00 13.00 • • • • • 0.50-3.00 0.22-0.33 0.13-0.21
GIP 5.00E-0.60 5.00 0.60 0.020 0.050 4.00 13.00 • • • • • 0.75-3.00 0.23-0.35 0.13-0.22
GIP 5.00E-0.80 5.00 0.80 0.020 0.050 4.00 13.00 • • • • • • 1.00-3.00 0.24-0.39 0.13-0.23
GIP 5.55E-0.55 5.55 0.55 0.020 0.050 4.80 13.00 • 0.70-3.30 0.21-0.36 0.14-0.23
GIP 6.00E-0.80 6.00 0.80 0.020 0.050 4.80 13.00 • • • • • 1.00-3.60 0.26-0.46 0.15-0.27
GIP 6.00E-1.20 6.00 1.20 0.020 0.050 4.80 13.00 • • 1.45-3.60 0.26-0.51 0.15-0.27
GIP 6.35E-0.80 6.35 0.80 0.020 0.050 4.80 13.00 • • • • 1.00-3.80 0.27-0.49 0.16-0.29

• Минимальный диаметр для внутренней обработки = 70 мм • Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492

(1) Допуск на ширину резания (+/-)
(2) Допуск на радиус при вершине (+/-)
(3) Максимальная глубина резания

GDPY

Прецизионные двусторонние пластины для наружного тяжелого шлифования и точения

Обозначение CW RE CWTOL(1) RETOL(2) BW Материалы ap (мм) f turn (мм/об) f groove (мм/об)
IC8250 IC830 IC20
GDPY 10.00-0.80 10.00 0.80 0.020 0.050 8.00 • • • 1.00-6.00 0.35-0.65 0.22-0.40
GDPY 10.00-1.20 10.00 1.20 0.020 0.050 8.00 • 1.45-6.00 0.45-0.80 0.22-0.40
GDPY 10.00-2.00 10.00 2.00 0.020 0.050 8.00 • • 2.40-6.00 0.35-0.78 0.22-0.40
GDPY 11.00-1.20 11.00 1.20 0.020 0.050 8.00 • 1.45-6.60 0.39-0.73 0.24-0.41
GDPY 11.00-2.00 11.00 2.00 0.020 0.050 8.00 • 2.40-6.60 0.39-0.79 0.24-0.41

• Рекомендации по скорости резания и руководство пользователя см. на стр. 475-492

(1) Допуск на ширину резания (+/-)
(2) Допуск на радиус при вершине (+/-)
