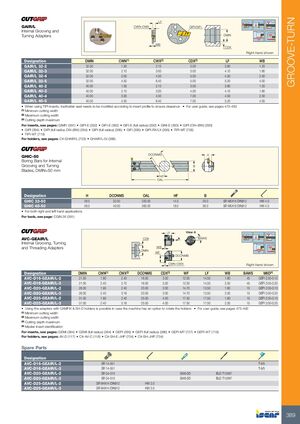

GAIR/L

Адаптеры для внутреннего канавкорезания и обточки

Обозначение DMIN CWN (мин) CWX (макс) CDX LF WB
GAIR/L 32-232.001.502.103.003.801.20
GAIR/L 32-332.002.103.003.004.101.80
GAIR/L 32-432.003.004.505.004.502.50
GAIR/L 32-532.004.506.405.005.204.00
GAIR/L 40-240.001.502.103.003.801.20
GAIR/L 40-340.002.103.004.004.101.80
GAIR/L 40-440.003.004.507.004.502.50
GAIR/L 40-540.004.506.407.005.204.00
  • При использовании пластин TIPI посадочное место державки требует модификации в соответствии с профилем пластины для обеспечения зазора
  • Руководство пользователя см. стр. 475–492

(1) Минимальная ширина канавки
(2) Максимальная ширина канавки
(3) Максимальная глубина обработки

Для пластин см. стр.: GIMIY (391) • GIPI-E (392) • GIFI-E (392) • GIFI-E (с полным радиусом) (392) • GINI-E (393) • GIPI (CW<BW) (393) • GIPI (394) • GIPI (с полным радиусом CW<BW) (394) • GIPI (с полным радиусом) (395) • GIFI (395) • GIPI-RX/LX (395) • TIPI-MT (728) • TIPI-WT (719)

Для державок см. стр.: C#-GHAIR/L (703) • GHAIR/L-GI (388)

GHIC-50

Державки для внутреннего канавкорезания и обточки ножами при растачивании, DMIN=50 мм

Обозначение H DCONMS OAL HF B
GHIC 32-5026.032.00220.0014.529.0SR M5X16 DIN912HW 4.0
GHIC 40-5026.040.00260.0018.036.0SR M5X16 DIN912HW 4.0
  • Для правостороннего и левостороннего применения

Для коррекции см. стр.: CGIN 26 (391)

AVC-GEAIR/L

Адаптеры для внутреннего канавкорезания, обточки и нарезания резьбы

Обозначение DMIN CWN (мин) CWX (макс) DCONMS CDX WF LF WB BAWS MIID
AVC-D16-GEAIR/L-221.001.902.4016.003.0012.0014.501.6045GEPI 2.00-0.10
AVC-D16-GEAIR/L-321.002.402.7016.003.0012.0014.502.0045GEPI 3.00-0.20
AVC-D20-GEAIR/L-226.001.902.4020.003.0014.7013.501.6015GEPI 2.00-0.10
AVC-D20-GEAIR/L-326.002.403.1820.003.0014.7013.502.0015GEPI 3.00-0.20
AVC-D25-GEAIR/L-231.001.902.4025.004.0017.5017.501.6015GEPI 2.00-0.10
AVC-D25-GEAIR/L-331.002.403.1825.004.0017.5017.502.0015GEPI 3.00-0.20
  • Использование адаптеров с державками CAMFIX и SH-D возможно в случае, если станок имеет возможность ротации державок
  • Руководство пользователя см. стр. 475–492

(1) Минимальная ширина канавки
(2) Максимальная ширина канавки
(3) Максимальная глубина обработки
(4) Идентификация мастер-пластины

Для пластин см. стр.: GEMI (384) • GEMI (с полным радиусом) (384) • GEPI (385) • GEPI (с полным радиусом) (386) • GEPI-MT (727) • GEPI-WT (718)

Для державок см. стр.: AV-D (117) • C#-AV-C (118) • C#-SH-E-JHP (704) • C#-SH-JHP (704)

Запасные части

Обозначение
AVC-D16-GEAIR/L-2SR 14-551T-9/5
AVC-D16-GEAIR/L-3SR 14-551T-9/5
AVC-D20-GEAIR/L-2SR 34-510SW6-SDBLD T15/M7
AVC-D20-GEAIR/L-3SR 34-510SW6-SDBLD T15/M7
AVC-D25-GEAIR/L-2SR M4X14 DIN912HW 3.0
AVC-D25-GEAIR/L-3SR M4X14 DIN912HW 3.0
