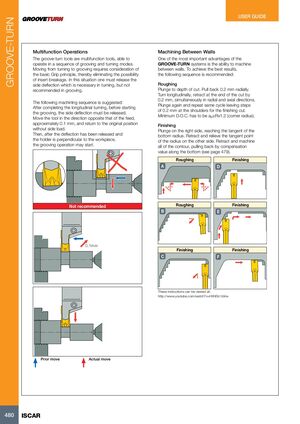

Руководство пользователя

GROOVE-TURN

Многофункциональные операции

Инструменты канавочного точения — это многофункциональные инструменты, способные выполнять последовательность операций нарезания канавок и точения. Переход от точения к нарезанию канавок требует учета базового принципа GRIP, тем самым исключая возможность разрушения пластины. В этой ситуации необходимо снять боковой изгиб, который необходим при точении, но не рекомендуется при нарезании канавок.

Рекомендуется следующая последовательность обработки: после завершения продольного точения перед началом нарезания канавок боковой изгиб должен быть снят. Переместите инструмент в направлении, противоположном направлению подачи, примерно на 0.1 мм, и вернитесь в исходное положение без боковой нагрузки. Затем, после того как изгиб снят и державка перпендикулярна заготовке, может начаться операция нарезания канавок.

Обработка между стенками

Одно из самых важных преимуществ систем GROOVE-TURN — это способность обрабатывать между стенками. Для достижения лучших результатов рекомендуется следующая последовательность:

Черновая обработка

1. Подайте на глубину резания. Отведите назад на 0.2 мм в радиальном направлении.
2. Выполните продольное точение, отведите в конце прохода на 0.2 мм одновременно в радиальном и осевом направлениях.
3. Подайте снова и повторите тот же цикл, оставляя уступы 0.2 мм на плечах для финишного прохода.
4. Минимальная глубина резания должна быть ap≥Rx1.2 (радиус скругления).

Финишная обработка

1. Подайте на правую сторону, достигая касательной к нижнему радиусу. Отведите и разгрузьте касательную точку радиуса на другой стороне. Отведите и обработайте весь контур, отведя назад на значение компенсации вдоль дна (см. стр. 479).

Эти инструкции можно просмотреть на: YouTube
