Руководство пользователя

GROOVE-TURN

Рекомендации по обработке

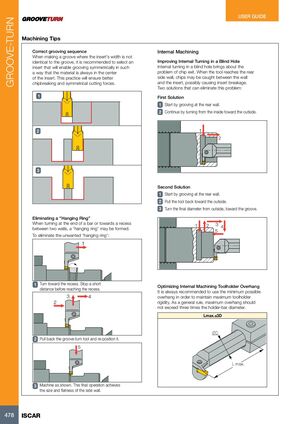

Правильная последовательность нарезания канавок

При нарезании канавки, где ширина пластины не совпадает с шириной канавки, рекомендуется выбрать пластину, которая позволит нарезать канавку симметрично таким образом, чтобы материал всегда находился в центре пластины. Эта практика обеспечит лучшую ломку стружки и симметричные силы резания.

Внутренняя обработка

Улучшение внутреннего точения в глухом отверстии

Внутреннее точение в глухом отверстии создает проблему отвода стружки. Когда инструмент достигает задней боковой стенки, стружка может застрять между стенкой и пластиной, возможно, вызывая разрушение пластины. Два решения, которые могут устранить эту проблему:

Первое решение

1. Начните с нарезания канавки у задней стенки
2. Продолжайте точение от внутренней части к внешней

Второе решение

1. Начните с нарезания канавки у задней стенки
2. Отведите инструмент назад к внешней части
3. Обработайте финальный диаметр снаружи в сторону канавки

Устранение «висячего кольца»

При точении на конце стержня или в сторону углубления между двумя стенками может образоваться «висячее кольцо». Чтобы устранить нежелательное «висячее кольцо»:

1. Выполняйте точение в сторону углубления. Остановитесь на коротком расстоянии перед достижением углубления
2. Отведите инструмент канавочного точения и переустановите его
3. Проводите обработку как показано. Эта финальная операция обеспечивает требуемый размер и плоскостность боковой стенки

Оптимизация вылета державки при внутренней обработке

Всегда рекомендуется использовать минимально возможный вылет для сохранения максимальной жесткости державки. Как правило, максимальный вылет не должен превышать трех диаметров стержня державки.
