Руководство пользователя

GROOVE-TURN

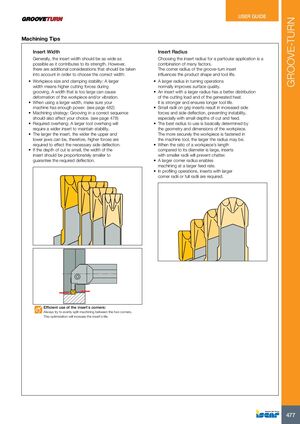

Рекомендации по обработке

Ширина пластины

Как правило, ширина пластины должна быть как можно больше, так как это влияет на ее прочность. Однако необходимо учитывать дополнительные факторы при выборе правильной ширины:

• Размер заготовки и стабильность закрепления: большая ширина означает более высокие силы резания при нарезании канавок. Слишком большая ширина может привести к деформации заготовки и/или вибрации
• При использовании большей ширины убедитесь, что ваша машина имеет достаточную мощность (см. стр. 482)
• Стратегия обработки: правильная последовательность нарезания канавок также должна влиять на ваш выбор (см. стр. 478)
• Требуемый вылет: большой вылет инструмента потребует более широкой пластины для сохранения стабильности
• Чем больше пластина, тем шире верхние и нижние кулачки, поэтому требуются более высокие силы для обеспечения необходимого бокового изгиба
• Если глубина резания небольшая, ширина пластины должна быть пропорционально меньше, чтобы гарантировать требуемый изгиб

Эффективное использование углов пластины: всегда старайтесь равномерно распределять обработку между двумя углами. Эта оптимизация увеличит срок службы пластины.

Радиус пластины

Выбор радиуса пластины для конкретного применения — это комбинация многих факторов. Радиус скругления канавочной пластины влияет на форму продукта и стойкость инструмента.

• Больший радиус при операциях точения обычно улучшает качество поверхности
• Пластина с большим радиусом обеспечивает лучшее распределение нагрузки резания и выделяемого тепла. Она прочнее и обеспечивает более длительный срок службы
• Малые радиусы на пластинах GRIP приводят к повышенным боковым силам и боковому изгибу, предотвращая нестабильность, особенно при малых глубинах резания и подачах
• Лучший радиус для использования определяется в основном геометрией и размерами заготовки. Чем прочнее заготовка закреплена в станке, тем больше может быть радиус
• Когда соотношение длины заготовки к ее диаметру велико, пластины с меньшими радиусами предотвратят дребезг
• Больший радиус скругления позволяет проводить обработку с большей подачей
• При профилировании требуются пластины с большими радиусами скругления или полным радиусом
